產品介紹：
G41F46襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。復合隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,達到介質的零泄漏。
襯氟隔膜閥是一種特殊形式的具有截?cái)喙δ艿拈y，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質目的。
詳細介紹：
|
產品名稱
|
G41F46襯氟隔膜閥
|
|
產品型號
|
G41F46
|
|
公稱通徑
|
DN15-300mm
|
|
壓力范圍
|
1.6MPa
|
|
閥體材質
|
鑄鐵、鑄鋼、不銹鋼
|
基本型號說明：
|
手動 |
G41F3 |
直流式 |
G45F3 |
|
G41F46 |
G45F46 |
||
|
氣動 |
G641F3 |
電動 |
G941F3 |
|
G641F46 |
G941F46 |
可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
G41F46襯氟隔膜閥特點：
1.復合隔膜將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2.利用FEP（Teflon）氟塑料與合成橡膠復合而成的隔膜和帶有Feflon氟塑料襯里層的閥門可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3.做為執行元件的膜片由于頻繁的啟閉易產生疲勞斷裂，應視工況、介質特性進行定期更換。
4.氟塑料的防腐性能及推薦使用溫度見“閥門及管路附件用氟塑料襯里性能表”。
主要外型和連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
||||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-фd |
d0 |
H |
H1 |
WT(kg) |
|
PN0.6MPa / PN1.0MPa |
||||||||||||
|
15 |
1/2 |
125 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
100 |
105 |
110 |
3.5 |
|
20 |
3/4 |
135 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
100 |
115 |
125 |
4 |
|
25 |
1 |
145 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
120 |
120 |
135 |
5.5 |
|
32 |
11/4 |
160 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
120 |
125 |
150 |
8 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
140 |
135 |
175 |
11 |
|
50 |
2 |
210 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
140 |
155 |
195 |
14 |
|
65 |
21/2 |
250 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
170 |
200 |
23 |
|
80 |
3 |
300 |
195 |
160 |
135 |
3 |
22 |
4-ф18 |
200 |
200 |
255 |
29 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-ф18 |
280 |
270 |
325 |
46 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-ф18 |
320 |
335 |
405 |
70 |
|
150 |
6 |
460 |
280 |
240 |
210 |
3 |
24 |
8-ф23 |
320 |
370 |
450 |
95 |
|
200 |
8 |
570 |
335 |
295 |
265 |
3 |
26 |
8-ф23 |
400 |
480 |
600 |
170 |
|
250 |
10 |
680 |
390 |
350 |
320 |
3 |
28 |
12-ф23 |
500 |
545 |
620 |
270 |
|
300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-ф23 |
500 |
585 |
680 |
320 |
|
PN1.6MPa |
||||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
120 |
110 |
115 |
4 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
120 |
120 |
130 |
5 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
140 |
125 |
140 |
6 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
140 |
130 |
155 |
9 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
160 |
140 |
180 |
12 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
160 |
160 |
200 |
15 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
175 |
205 |
24 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-ф18 |
200 |
205 |
260 |
30 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-ф18 |
280 |
275 |
330 |
48 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-ф18 |
320 |
340 |
410 |
75 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-ф23 |
320 |
375 |
460 |
105 |
|
200 |
8 |
600 |
335 |
295 |
265 |
3 |
30 |
12-ф23 |
400 |
485 |
605 |
182 |
|
250 |
10 |
730 |
405 |
355 |
320 |
3 |
32 |
12-ф25 |
500 |
550 |
625 |
295 |
|
300 |
12 |
850 |
460 |
410 |
375 |
4 |
34 |
12-ф25 |
500 |
590 |
685 |
345 |
襯氟隔膜閥原理：
以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。特點：結構緊湊、簡單、體積小，外形美觀開關有導向，運動平穩關閉力矩小，壽命長，≥30萬次膜片壓緊可自動調整，受壓均勻，密封可靠膜片裝入閥芯采用推入式，更換方便。

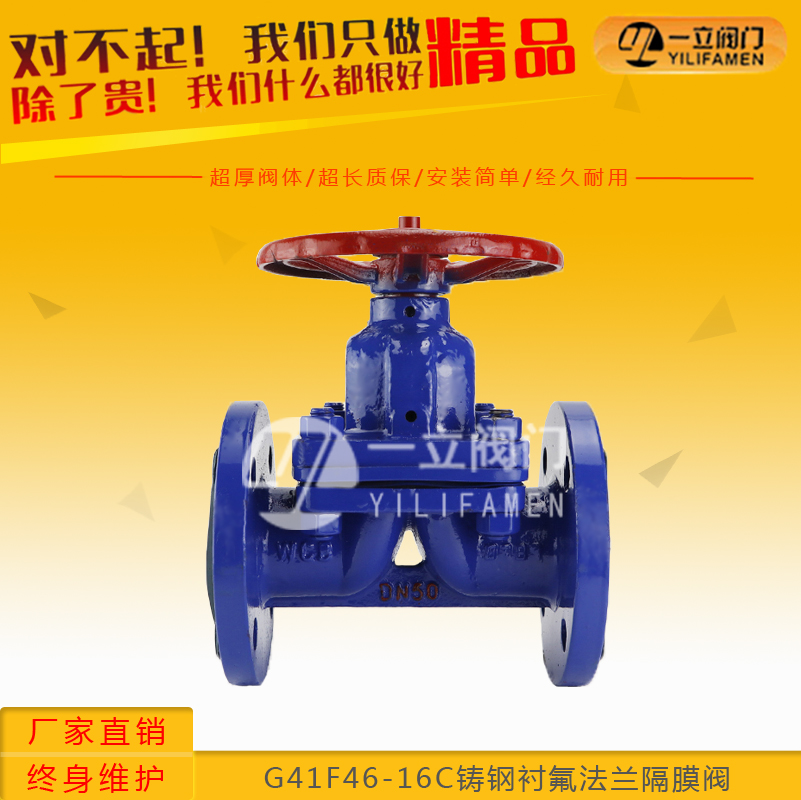

咨詢：G41F46-16C鑄鋼襯氟法蘭隔膜閥
