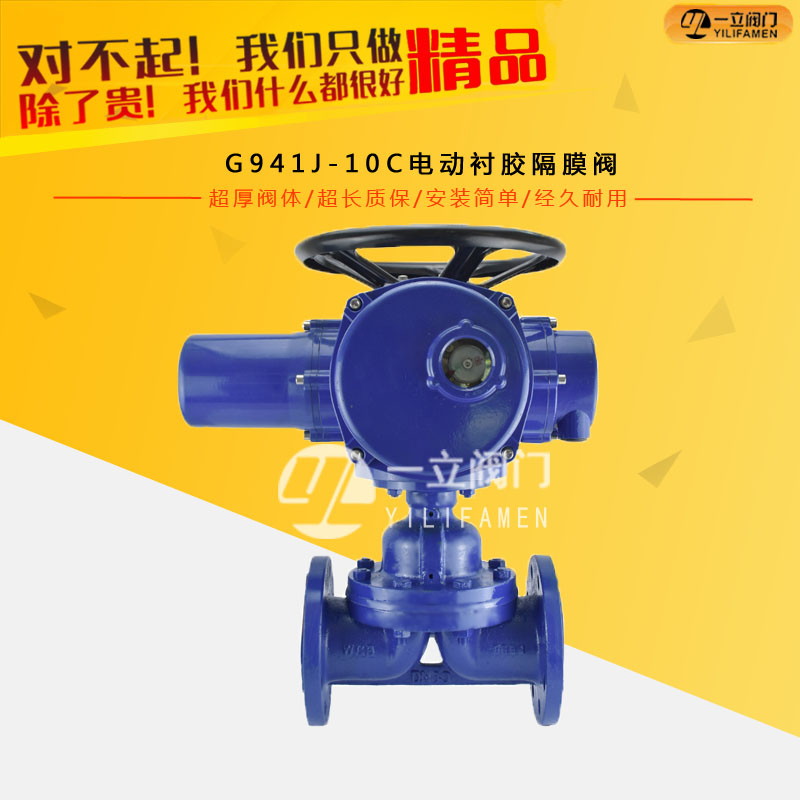

G941J-10C電動襯膠隔膜閥

  • G941J-10C電動襯膠隔膜閥： 產品名稱 電動襯膠隔膜閥 產品型號 G941J 公稱通徑 DN20～DN400 壓力范圍 PN10-PN16 閥體材質 鑄鐵、鑄鋼、不銹鋼 產品介紹： G941J 電動襯膠隔膜閥 與 堰式隔膜閥組
  • 咨詢熱線：0577-67313796

  • 產品詳情



G941J-10C電動襯膠隔膜閥：

產品名稱

電動襯膠隔膜閥

產品型號

G941J

公稱通徑

DN20～DN400

壓力范圍

PN10-PN16

閥體材質

鑄鐵、鑄鋼、不銹鋼

產品介紹：

G941J 電動襯膠隔膜閥與 堰式隔膜閥組成,閥體可無襯里或襯膠、襯氟等工藝，以適用不同的介質。電動隔膜閥的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動，并以此帶動閥瓣升降，而達到閥門的開啟或關閉。G941J 電動襯膠隔膜閥當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將手—電動切換手柄轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。當需恢復電動操作時，必須將切換手柄轉換至刻有電動標記的位置上，方可進行電動操作。

產品特點：

1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。
8、襯膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

主要性能規范：

型號 公稱壓力PN(MPa) 試驗壓力Ps(MPa) 適用介質 工作溫度(℃)
殼體試驗 密封試驗
G941-6 0.6 0.9 0.66 W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） ≤100
≤85
≤150
G941-10 0.4 0.6 0.44
G941-16 1.6 2.4 1.7



主要連接尺寸

公稱通徑
DN		 公稱壓力
（MPa）		 工作壓力
（MPa）		 L D D1 n-d f H 型號 輸出力矩
N-m		 啟閉時間
S
15 0.6 0.6 125 95 65 4-14 2 - - - -
20 135 105 75 4-14 2 - - - -
25 145 115 85 4-14 2 445 Z5-18/16 50 17
32 160 140 100 4-18 2 457 Z5-18/16 50 20
40 180 150 110 4-18 3 466 Z5-18/16 50 14
50 210 165 125 4-18 3 480 Z10-18/16 50 20
65 250 185 145 4-18 3 517 Z10-18/16 50 28
80 300 200 160 4-18 3 539 Z10-36/25 100 16
100 350 220 180 8-18 3 576 Z10-36/25 100 17
125 400 250 210 8-18 3 634 Z15-18/25 150 32
150 0.4 460 285 240 8-22 3 660 Z15-18/25 150 53
200 570 340 295 8-22 4 860 Z20-18/25 200 53
250 680 395 350 12-22 4 - Z20-18/25 200 53
300 790 445 400 12-22 4 1003 Z20-18/25 300 45
350 900 505 460 16-22 4 - ZD30-36a 300 45
400 1000 565 515 16-25 4 - - - -



咨詢：G941J-10C電動襯膠隔膜閥
