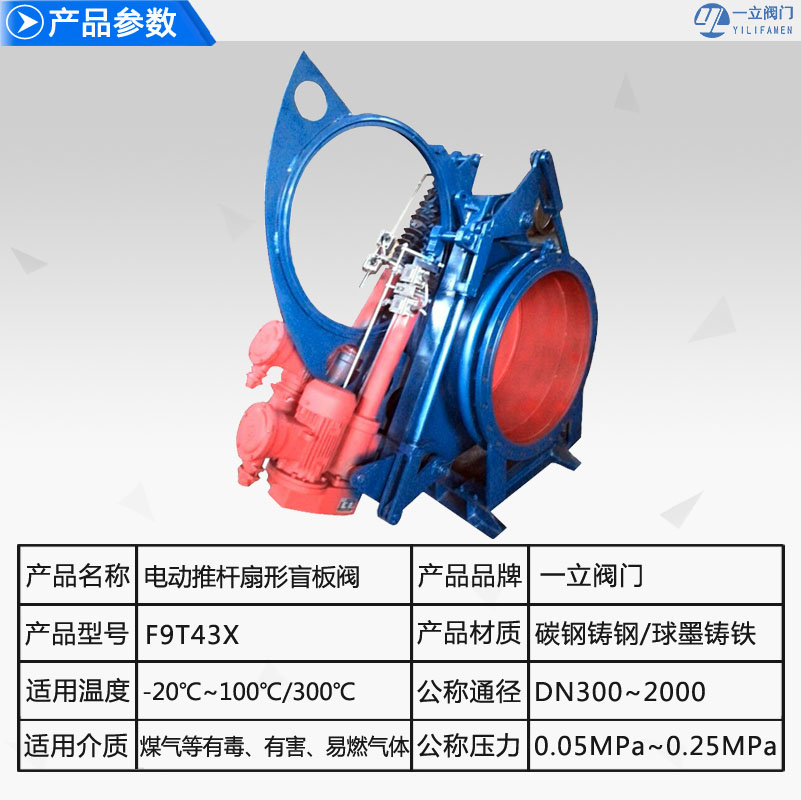

產品概述：
F9T43X電動推桿扇形盲板閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。共有三個驅動裝置，其中有兩個手動夾緊或松開裝置，一個為使閘板開通或者關閉的電動裝置，在開或關閘板中，首先松開兩個手動裝置，而后再啟動電動裝置，以達到閘板開或關的目的(特別注意：兩個手動裝置不松開，不得開啟電動裝置)，閘板開或關完成后，再將兩個手動裝置夾緊，管道方能進行工作。
電動推桿扇形盲板閥又名電動推桿扇形眼鏡閥，電動推桿扇形翻板，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由底座、支撐柱構成一個剛性結構體。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設置閘板上，易于維護時更換密封圈，橡膠密封圈鑲鉗在閘板上。電動推桿盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
電動推桿盲板閥主要性能參數：
|
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
強度試驗壓力MPa
|
0.375
|
0.225
|
0.15
|
0.075
|
|
驅動源
|
電動裝置
|
|||
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
|
-20-100
|
-20-200
|
-20-300
|
||
|
適用介質
|
煤氣等有毒、有害、易燃氣體
|
|||
|
啟閉時間S
|
≤60
|
|||
|
主要零部件材料
|
閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼
|
|||
電動推桿盲板閥主要外形尺寸： 單位：mm
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
18
|
12-φ22 |
500
|
|
350 |
490 |
445 |
18
|
12-φ22 |
600
|
|
400 |
540 |
495 |
24
|
16-φ22 |
600
|
|
450 |
595 |
550 |
24
|
16-φ22 |
600
|
|
500 |
645 |
600 |
26
|
20-φ22 |
600
|
|
600 |
755 |
705 |
26
|
20-φ26 |
600
|
|
700 |
860 |
810 |
26
|
24-φ26 |
600
|
|
800 |
975 |
920 |
35
|
24-φ30 |
800
|
|
900 |
1075 |
1020 |
35
|
24-φ30 |
800
|
|
1000 |
1175 |
1120 |
35
|
28-φ30 |
800
|
|
1100 |
1275 |
1220 |
35
|
36-φ30 |
800
|
|
1200 |
1375 |
1320 |
35
|
32-φ30 |
800
|
|
1300 |
1475 |
1420 |
35
|
36-φ30 |
800
|
|
1400 |
1575 |
1520 |
35
|
36-φ30 |
800
|
|
1500 |
1675 |
1620 |
35
|
36-φ30 |
850
|
|
1600 |
1790 |
1730 |
35
|
40-φ30 |
850
|
|
1800 |
1990 |
1930 |
35
|
44-φ30 |
1100
|
|
2000 |
2190 |
2130 |
35
|
46-φ30 |
1100
|
結構圖：
