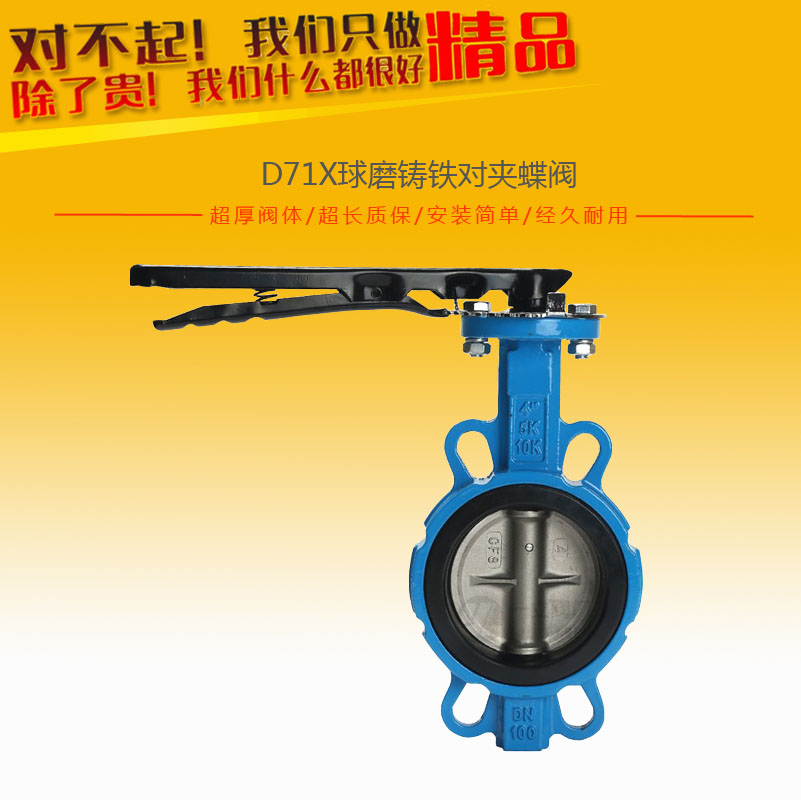

D71X球磨鑄鐵對夾蝶閥

  • 對夾手柄蝶閥簡述： 對夾手柄蝶閥啟閉件為盤形蝶板并能繞閥體內軸線旋轉的一種閥門。對夾蝶閥主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。蝶板
  • 咨詢熱線：0577-67313796

  • 產品詳情




對夾手柄蝶閥簡述：
對夾手柄蝶閥啟閉件為盤形蝶板并能繞閥體內軸線旋轉的一種閥門。對夾蝶閥主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉，改變蝶板的偏轉角度，即可控制介質的流量。使用工況和介質：對夾手柄蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。


對夾手柄蝶閥應用：
對夾手柄蝶閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。


對夾手柄蝶閥產品特點：
對夾手柄蝶閥采用對夾中心板式結構，主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。


對夾手柄蝶閥密封性能：
對夾手柄蝶閥為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持100%零泄漏，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。


對夾手柄蝶閥主要參數：
公稱壓力  PN 1.0/1.6Mpa
適用溫度  ≤120℃
適用介質  水、空氣、食品、油品
主要零部件  閥體、閥瓣、閥桿、閥座、轉軸
主要材料  鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

參數說明：

公稱通經DN（mm)

對夾式50-300

法蘭式50～2000

公稱壓力PN（MPa)

0.6

1.0

1.6

密封試驗(MPa)

0.66

1.1

1.76

強度試驗(MPa)

0.9

1.5

2.4

適用溫度

丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動



主要零件參數：

零件名稱

材料

閥體

304、WCB、QT450-10、HT200、HT250

蝶板

304、WCB、QT450-10、HT200、HT250

閥軸

2Cr13

密封圈

丁腈耐油橡膠

填料

柔性石墨

制造標準

GB/T 122387-89

法蘭標準

GB9113-2000、GB17241.6-1998

結構長度標準

GB12221-89

檢驗標準

GB/T 13927-92

主要連接尺寸和外形尺寸：

DN

H

H2

H3

L

L1

φ

螺栓及其過孔

重量

0.6MPa

1.0MPa

0.6MPa

1.0MPa



40

205

94

42

33

202

100

110

4-M12

4-14

4-M16

4-18

3.4

50

284

162

42

43

202

110

125

4-M12

4-14

4-M16

4-18

3.7

65

315

175

42

46

202

130

145

4-M12

4-14

4-M16

4-18

4.3

80

318

181

42

46

202

150

160

4-M16

4-18

8-M16

4-18

5

100

312

153

45

52

253

170

180

4-M16

4-18

8-M16

4-18

7.5

125

386

213

45

56

253

200

210

8-M16

4-18

8-M16

4-18

8.8

150

356

172

45

56

303

225

240

8-M16

4-18

8-M20

4-22

10.4
