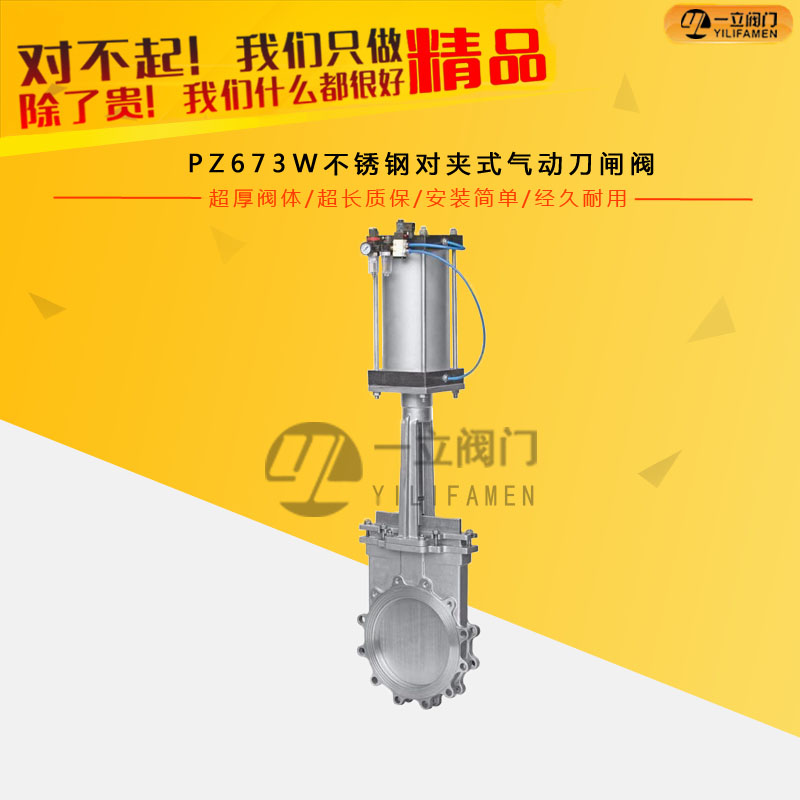

PZ673W不銹鋼對夾式氣動刀閘閥

  • 產品簡介： PZ673W氣動不銹鋼刀閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品簡介：

PZ673W氣動不銹鋼刀閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。刀型閘閥從八十年代進入我國，在不到二十年的時間里，刀型閘閥使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣，發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、等管道系統。
超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。
傘齒輪刀型閘閥有著減壓作用，使閥門的開關更為輕松省力，其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。本類閥門在管道中一般應當水平安裝。

適用介質：

  采礦、鋼鐵工業——刀型閘閥用于煤漿、濾碴漿等。

  凈化裝置——刀型閘閥用于廢水、泥漿、污物及帶有懸浮物的澄清水。

  造紙工業——刀型閘閥用于任何濃度紙漿、料水混合物。

  制糖工業——刀型閘閥用于甜菜洗滌、糖漿、榨汁、果汁等。

  食品工業——刀型閘閥用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。

  電站除灰——刀型閘閥用于灰渣漿。

產品優點：

PZ673W不銹鋼氣動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力0.60MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

產品分類：

分類：
1)不銹鋼明桿閘閥－內螺紋結構對于青銅多回轉閥門來說。在完全開啟的“后閥座”狀態下，閥桿螺紋能夠避免與流體介質接觸。
開啟閥門時，閥桿上升，因此在閥桿上升的地方就必須要有足夠的空間才能夠防止閥桿表面遭受損壞。閥桿位置的高低，指明了閥門處于開啟或關閉狀態。廠家直銷不銹鋼刀閘閥 氣動不銹鋼刀閘閥 PZ673W氣動不銹鋼刀閘閥
2)不銹鋼暗桿閘閥－內螺紋結構用于青銅和鑄鐵閘閥。這種結構形式比明桿更加緊湊，閥桿螺紋總是暴露在流體介質中，容易受到侵蝕或腐蝕。這種結構的閥門無法顯示開啟/關閉狀態。
3)不銹鋼明桿閘閥－外螺紋和支架結構是鑄鐵多回轉閥門的*選結構。由于螺紋位于閥門外部，有利于防止被流體介質腐蝕，有利于潤滑油的加注。當閥桿上升時，要留心閥桿的上方有足夠的空間，防止螺紋受到損壞。

產品特點：

氣動刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性電動刀型閘閥,氣動刀形閘閥 刀形閘閥 美標刀型閘閥產品使用中注意事項及其特點:刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封

工作性能：

啟閉閘板的力矩、閘板的楔住、閥門的密封和閘閥的使用壽命是提高閘閥工作性能必須考慮的幾個問題。為了避免閘板在升降時被卡住，楔形閘板兩密封面的夾角的大小，通常隨介質溫度的升高，通徑的增大而增大。
楔式閘閥的閘板，根據其結構的不同可分單閘板、雙閘板和彈性閘板三種。
單閥板具有結構簡單，使用可靠等優點，但困難，溫度變化時閘板易被卡住。棋I式雙閘板由兩塊閘板拼合而成，兩密封面的夾角可自動調整，因此加工方便，溫度變化時閘板不易被楔住。缺點是零件多，結構復雜，閘板因活動連接，長期銹蝕后，容易脫落。

連接尺寸：

MPa

DN

L

D1

D2

H

n-M

MPa

DN

L

D1

D2

H

n-M

0.6MPa

50

48

90

110

335

4-M12

1.0MPa

50

48

100

125

335

4-M16

65

48

110

130

363

4-M12

65

48

120

145

363

4-M16

80

51

125

150

395

4-M16

80

51

135

160

395

4-M16

100

51

145

170

465

4-M16

100

51

155

180

465

8-M16

125

57

175

200

530

8-M16

125

57

185

210

530

8-M16

150

57

200

225

630

8-M16

150

57

210

240

630

8-M20

200

70

255

280

750

8-M16

200

70

265

295

750

8-M20

250

70

310

335

900

12-M16

250

70

320

350

900

12-M20

300

76

362

395

1120

12-M20

300

76

368

400

1120

12-M20

350

76

412

445

1260

12-M20

350

76

428

460

1260

16-M20

400

89

462

495

1450

16-M20

400

89

482

515

1450

16-M22

450

89

518

550

1600

16-M20

450

89

532

565

1600

20-M22

500

114

568

600

1800

16-M20

500

114

585

620

1800

20-M22

600

114

670

705

2300

20-M22

600

114

685

725

2300

20-M27

700

127

775

810

2500

24-M22

700

127

800

840

2500

24-M27

800

127

880

920

2800

24-M27

800

127

898

950

2800

24-M30

900

154

980

1020

3100

24-M27

900

154

1005

1050

3100

28-M30

1000

165

1080

1120

3400

28-M27

1000

165

1115

1160

3400

28-M30

1200

190

1295

1340

3600

32-M30

1200

180

1325

1380

3600

32-M36

安裝使用：

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓,要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

咨詢：PZ673W不銹鋼對夾式氣動刀閘閥
