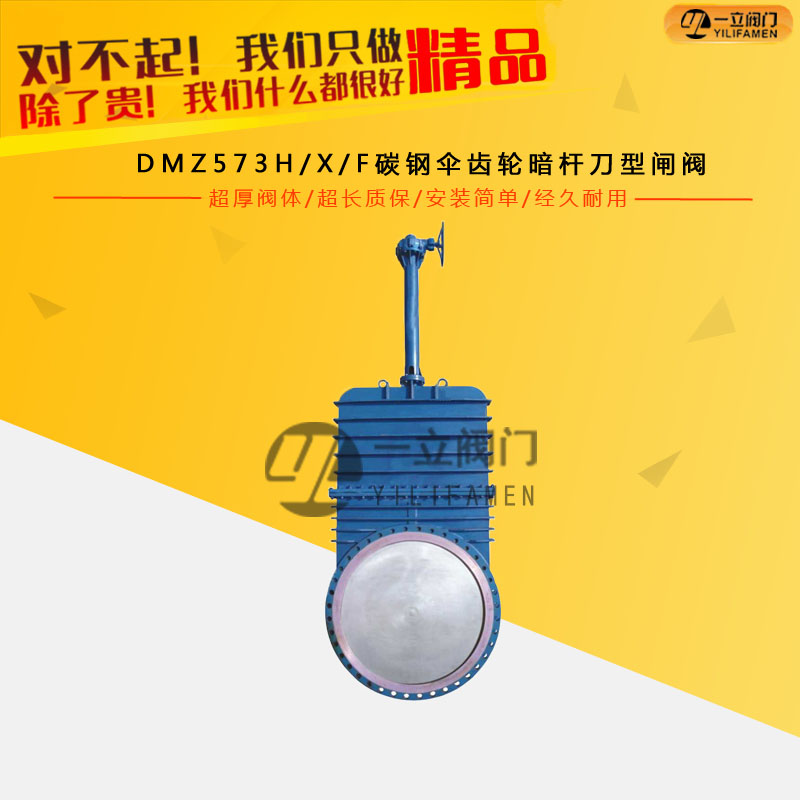

DMZ573H/X/F碳鋼傘齒輪暗桿刀型閘閥

  • 產品簡介: 刀閘閥,又稱刀型閘閥/刀形閘閥,刀型漿液閥,從八十年代進入我國。在不到二十年的時間里,其使用范圍從普通領域擴展到了更為廣闊的各行各業。刀閘閥根據應用不同
  • 咨詢熱線:0577-67313796
  • 產品詳情



產品簡介:

刀閘閥,又稱刀型閘閥/刀形閘閥,刀型漿液閥,從八十年代進入我國。在不到二十年的時間里,其使用范圍從普通領域擴展到了更為廣闊的各行各業。刀閘閥根據應用不同可分為:手動刀閘閥、氣動刀閘閥、電動刀閘閥、傘齒輪刀閘閥、對夾式刀閘閥、法蘭式刀閘閥、鏈輪式刀閘閥、電液動刀閘閥、手動漿液閥、液動漿液閥、氣動漿液閥、螺旋閘門、暗桿刀閘閥、刀型閘閥/刀形閘閥等。刀閘閥從礦山電廠的選煤、排矸、排渣。發展到了城市的污水處理,從一般的工業管道發展到了食品、衛生、等管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后,大量的通用切斷類閥門和調節閥門已被之取代。

用途及特點:

DMZ573H傘齒輪刀型閘閥廣泛用于化工、煤碳、制糖、污水、造紙、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛刻的環境條件下等領域,是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用。PZ573H傘齒輪刀型閘閥根據需要,可在閥體四周設置多個沖洗口,直接用空氣、蒸汽或水進行沖洗,防止沉淀物逐漸堆積,對于輸入困難的流體特別適用。
1、采用對夾式結構,體積小,重量輕,流阻小,安裝維修方便 。
2、完全敞開的通道,可以防止介質在閥內沉積。
3、新研制的U型封圈,可以保證閥門的良好密封性。
4、閘板的外密封,則是通過嵌在閥體內具有彈性的密封條來實現,并可借助于螺釘,壓板進行調整。

執行標準:

設計制造:JB/T8691-1998
結構長度:GB/T15188.2-94
法蘭連接:GB/T9113.1-2000 JB/T79-94
試驗與驗收:GB/T13927-92

性能規范:

公稱壓力(MPa)

殼體試驗(MPa)

密封試驗(MPa)

工作溫度

適用介質

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤100℃

紙漿、污水、煤漿、灰、渣水混和物


技術參數:

產品名稱

傘齒輪暗桿式閘閥

產品型號

DMZ573

公稱通徑

DN50-1200

壓力范圍

1.0-1.6MP

閥體材質

鑄鐵,球墨鑄鐵,鑄鋼,不銹鋼


連接尺寸:

MPa DN L D D1 D2 H N-M D0
1.0 50 43 160 125 100 330 4-M16 180
65 46 180 145 120 360 4-M16 180
80 46 195 160 135 390 4-M16 220
100 52 215 180 155 440 8-M16 220
125 56 245 210 185 510 8-M16 230
150 56 280 240 210 600 8-M20 280
200 60 335 295 265 700 8-M20 360
250 68 390 350 320 840 12-M20 360
300 78 440 400 368 960 12-M20 400
350 78 500 460 428 1110 16-M20 400
400 102 565 515 482 1250 16-M22 400
450 114 615 565 532 1380 20-M22 530
500 127 670 620 585 1530 20-M22 530
600 154 780 725 685 1800 20-M27 600
700 165 895 840 800 2150 24-M27 600
800 190 1010 950 898 2420 24-M30 680
900 203 1110 1050 1005 2680 28-M30 680
1000 216 1220 1160 1115 3100 28-M30 700
1200 254 1450 1380 1325 3450 32-M36 800
1.6 50 43 160 125 99 330 4-M16 180
65 46 185 145 120 360 4-M16 180
80 46 200 160 135 390 8-M16 220
100 52 220 180 155 440 8-M16 220
125 56 250 210 185 510 8-M16 230
150 56 285 240 210 600 8-M20 280
200 60 340 295 265 700 12-M20 360
250 68 405 355 310 840 12-M22 360
300 78 460 410 375 960 12-M22 400
350 78 520 470 435 1110 16-M22 400
400 102 580 525 485 1250 16-M27 400
450 114 640 585 545 1380 20-M27 530
500 127 715 650 609 1530 20-M30 530
600 154 840 770 720 1800 20-M36 600
700 165 910 840 788 2150 24-M36 600
800 190 1025 950 898 2420 24-M36 680
900 203 1125 1050 998 2680 28-M36 680
1000 216 1255 1170 1110 3100 28-M42 700
1200 254 1485 1390 1325 3450 32-M48 800

咨詢:DMZ573H/X/F碳鋼傘齒輪暗桿刀型閘閥
