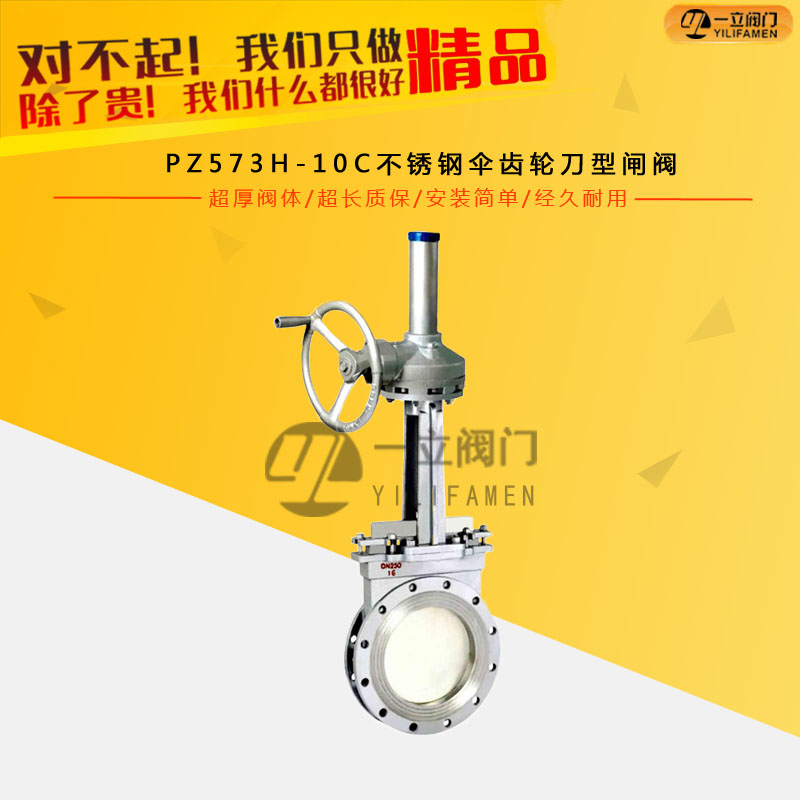

PZ573H-10C不銹鋼傘齒輪刀型閘閥

  • 簡介： PZ573H傘齒輪刀型閘閥為氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，型號分為：PZ573X、PZ573H、PZ573F、PZ573Y,公稱壓力PN10~16，閥體材料為
  • 咨詢熱線：0577-67313796

  • 產品詳情



簡介：

PZ573H傘齒輪刀型閘閥為氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，型號分為：PZ573X、PZ573H、PZ573F、PZ573Y,公稱壓力PN10~16，閥體材料為碳素鋼（PZ573H-10C/16C）、不銹鋼（PZ573F-10P/16P、PZ573Y-10P/16P），具有排渣功能的的閘閥。PZ573H傘齒輪刀型閘閥采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。

用途及特點：

PZ573H傘齒輪刀型閘閥廣泛用于化工、煤碳、制糖、污水、造紙、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛刻的環境條件下等領域，是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用?！綪Z573H傘齒輪刀型閘閥】根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
1、采用對夾式結構，體積小，重量輕，流阻小，安裝維修方便 。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

性能參數：

公稱壓力（MPa)

殼體試驗（MPa)

密封試驗（MPa)

工作溫度

適用介質

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤100℃

紙漿、污水、煤漿、灰、渣水混和物

零部件材料：

體、蓋

閘閥

閥桿

密封面

不銹鋼、碳鋼、灰鑄鐵

碳鋼、不銹鋼

不銹鋼

橡膠、四氟、不銹鋼、硬質合金

連接尺寸：

MPa

DN

L

D

D1

D2

H

N-M

D0

1.0

50

50

160

125

100

330

4-M16

180

65

50

180

145

120

360

4-M16

180

80

50

195

160

135

390

4-M16

220

100

50

215

180

155

440

8-M16

220

125

50

245

210

185

510

8-M16

230

150

60

280

240

210

600

8-M20

280

200

60

335

295

265

700

8-M20

360

250

70

390

350

320

840

12-M20

360

300

80

440

400

368

960

12-M20

400

350

90

500

460

428

1110

16-M20

400

400

100

565

515

482

1250

16-M22

400

450

114

615

565

532

1380

20-M22

530

500

127

670

620

585

1530

20-M22

530

600

154

780

725

685

1800

20-M27

600

700

165

895

840

800

2150

24-M27

600

800

185

1010

950

898

2420

24-M30

680

900

200

1110

1050

1005

2680

28-M30

680

1000

200

1220

1160

1115

3100

28-M30

700

1200

254

1450

1380

1325

3450

32-M36

800

1.6

50

50

160

125

99

330

4-M16

180

65

50

185

145

120

360

4-M16

180

80

50

200

160

135

390

8-M16

220

100

50

220

180

155

440

8-M16

220

125

50

250

210

185

510

8-M16

230

150

60

285

240

210

600

8-M20

280

200

60

340

295

265

700

12-M20

360

250

70

405

355

310

840

12-M22

360

300

80

460

410

375

960

12-M22

400

350

90

520

470

435

1110

16-M22

400

400

100

580

525

485

1250

16-M27

400

450

114

640

585

545

1380

20-M27

530

500

127

715

650

609

1530

20-M30

530

600

154

840

770

720

1800

20-M36

600

700

165

910

840

788

2150

24-M36

600

800

185

1025

950

898

2420

24-M36

680

900

200

1125

1050

998

2680

28-M36

680

1000

200

1255

1170

1110

3100

28-M42

700

1200

200

1485

1390

1325

3450

32-M48

800

執行標準：
設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

咨詢：PZ573H-10C不銹鋼傘齒輪刀型閘閥
