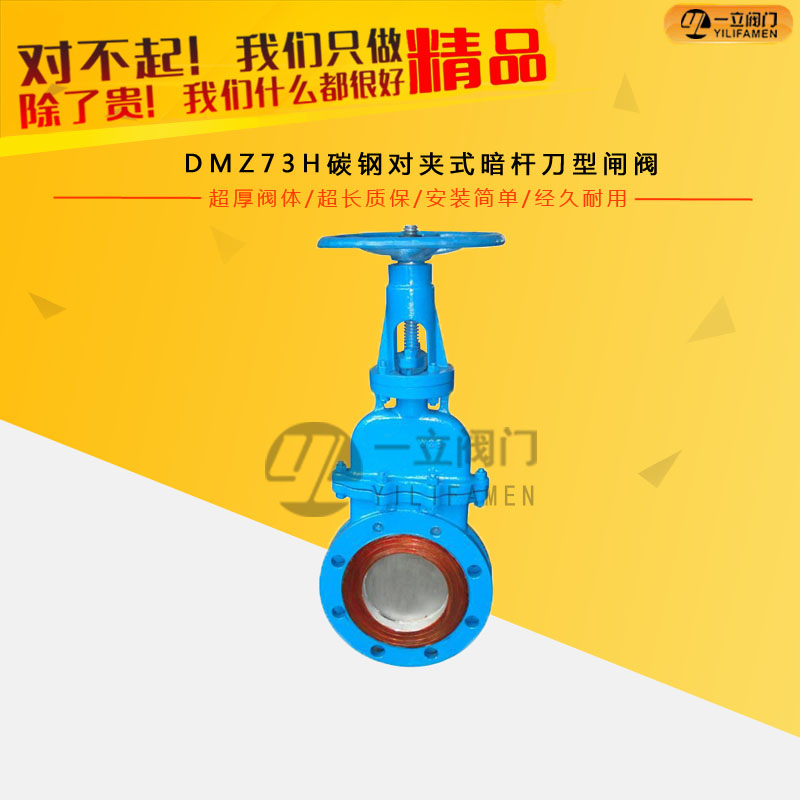

DMZ73H碳鋼對夾式暗桿刀型閘閥

  • 產品概述： DMZ73H手動暗桿式刀型閘閥是一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

    DMZ73H手動暗桿式刀型閘閥是一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。

產品特點：

1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。

2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。

3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。

4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。

5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

性能參數：

公稱壓力（MPa)

殼體試驗（MPa)

密封試驗（MPa)

工作溫度

適用介質

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤100℃

紙漿、污水、煤漿、灰、渣水混和物

零部件材料：

體、蓋

閘板

閥桿

密封面

不銹鋼、碳鋼、灰鑄鐵

碳鋼、不銹鋼

不銹鋼

橡膠、四氟、不銹鋼、硬質合金

連接尺寸：

公稱壓力 （MPa）

公稱通徑 （mm）

L

D

D1

D2

H

N-M

D0

1.0

150

70

280

240

210

475

8-M20

280

200

80

335

295

265

540

8-M20

360

250

85

390

350

320

630

12-M20

360

300

100

440

400

368

480

12-M20

400

350

100

500

460

428

885

16-M20

400

400

110

565

515

782

990

16-M22

400

450

120

615

565

532

1100

20-M22

530

500

130

670

620

585

1200

20-M22

530

600

140

780

725

685

1450

20-M27

600

700

165

895

840

800

1700

24-M27

600

800

190

1010

950

905

2000

24-M30

680

900

200

1110

1050

1005

2300

28-M30

680


咨詢：DMZ73H碳鋼對夾式暗桿刀型閘閥
