產品概述：
STC可調恒溫式蒸汽疏水閥屬熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。
產品特點：
1、排水溫度可調節在70~100°C之間，使用方便；
2、能夠阻止高溫凝結水的排放，保持蒸汽管線熱能；
3、連續排放，沒有噪音，蒸汽壓力小幅波動，不影響工作；
4、具有良好的排空氣能力，抗凍；
5、零泄露，背壓可達75%以上；
主要詳細參數：
閥門類型:可調恒溫式疏水閥
閥門型號:STC
公稱壓力 0.8、1.0、1.6、2.5、4.0MPa
公稱通徑 15、20、25、32、40、50、65、80、100mm
排水溫度： A組 65～100℃ B組 95～135℃ C組 130～165℃
漏氣率： 0.5％以下
使用壽命： 10000小時以上
使用溫度： 80～450℃
安裝形式：法蘭式
主體材質：鑄鋼WCB,碳鋼CS,不銹鋼304,316等
連接方式：①ST為螺紋角式 ②STB為螺紋直通帶過濾器 ③STC為法蘭直通帶過濾器
性能特點：
①金屬波紋管彈性原件在65-110直接可自動調節，還可在排放溫度進行手動調節；
②自動排放空氣，無氣堵，壓力波動時，不影響疏水閥正常工作；
③該閥內件全部采用不銹鋼，耐腐蝕性強；
④有直通式、角式和法蘭連接，體積小、方便安裝，可任意角度安裝。
STC可調恒溫式蒸汽疏水閥閥芯不銹鋼波紋管內充種汽化溫度低于水飽和溫度的液體。隨蒸汽溫度變化控制閥門開關，該閥設有調整螺栓，可根據需要調節使用溫度，般過冷度調整范圍低于飽和溫度15℃-40℃，背壓率大于70%。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下，處于開啟位置；當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥開始關閉，隨蒸汽溫度變化控制閥門開關，阻汽排水。

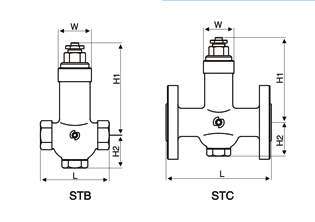

結構圖：
連接尺寸：
|
型號（DN）
|
外形尺寸
External Dimensions
|
排量
T/h
|
型號（DN）
Type ST8-15
|
外形尺寸
External Dimensions
|
排量
T/h
|
法蘭外徑
D
|
|
長L
|
高H
|
長L
|
高H
|
|
ST8-15
|
120
|
65
|
1.4
|
STB16-15
|
90
|
150
|
3.0
|
|
|
ST8-20
|
120
|
65
|
3.0
|
STB16-20
|
100
|
150
|
4.0
|
|
|
ST8-25
|
130
|
70
|
4.0
|
STB16-25
|
120
|
165
|
5.0
|
|
|
ST16-15
|
120
|
65
|
3.0
|
STB10-40
|
140
|
185
|
9.0
|
|

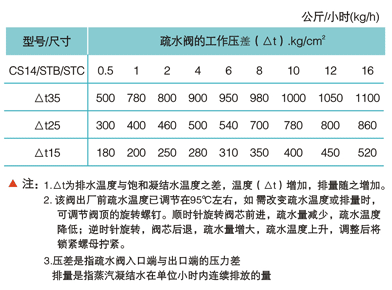

排水表：
