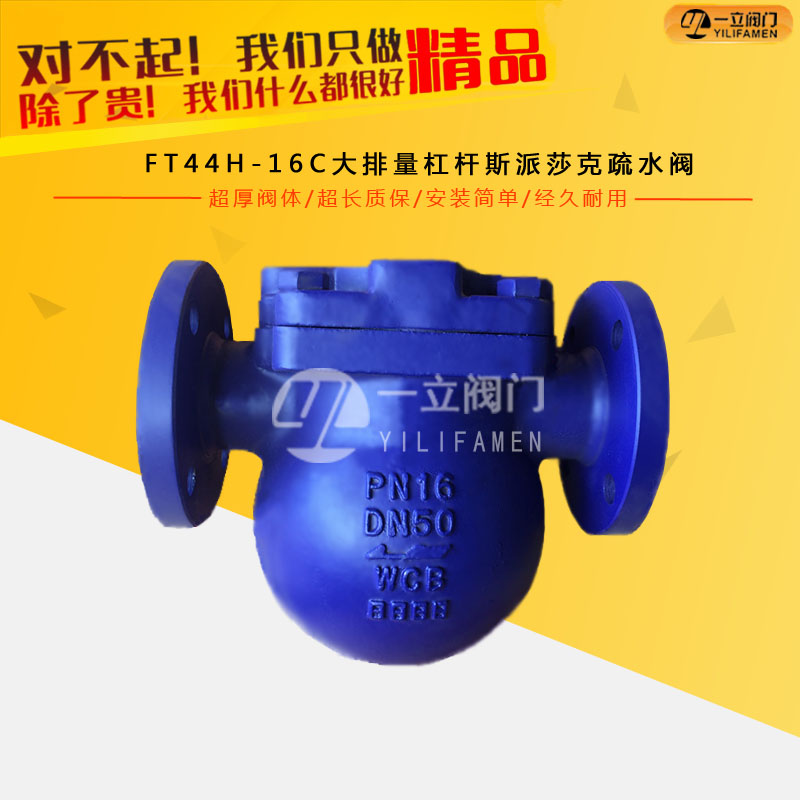

FT44H杠桿浮球式疏水閥概述：
產品用途：用于蒸汽加熱設備、蒸汽管網和凝結水回收系統及需要快速排除凝結水的工況，它能自動、連續地排除凝結水，阻止蒸汽泄漏，并獲得較好加熱效果。產品特點：1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得較高的熱效率。2、蒸汽壓力變化時不受影響浮球帶杠桿自動調節閥座開度，工作連續、性能穩定。3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。4、密封性能較好，密封件采用球面結構，工作時無集中磨損。
參數表：
|
產品名稱
|
FT44H杠桿浮球式疏水閥
|
|
產品型號
|
FT44H
|
|
公稱通徑
|
DN15-20
|
|
壓力范圍
|
1.0-1.6MPa
|
|
閥體材質
|
鑄鋼丨不銹鋼（304L/R、316L/R）
|
疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。當使用和利用蒸汽的設備需要蒸汽，在這種設備內會產生凝結水，凝結水則成為有害的流體，同時還混入了空氣和其他不可凝氣體，成為引起設備產生故障和降低性能的原因。
疏水閥重要的功能有以下三個方面：
(1)能迅速排除產生的凝結水。
(2)防止蒸汽泄漏。
(3)排除空氣及其他不可凝氣體。
FT44H杠桿浮球式蒸汽疏水閥內部結構圖：
主要性能參數：
|
最低工作壓力 |
0.01Mpa |
鑄鋼最高允許溫度 |
425℃ |
|
最小過冷度 |
≈0℃ |
不銹鋼最高允許溫度 |
525℃ |
|
有負荷漏氣率 |
≈0 |
適用介質 |
飽和蒸汽、凝結水 |
|
最高允許背壓率 |
80% |
排空氣裝置 |
不銹鋼/合金 |
|
閥體、閥蓋 |
WCB/304 |
浮球 |
不銹鋼 |
|
閥座 |
2Cr13/304 |
過濾網 |
不銹鋼 |
主要外形及連接尺寸：
|
DN |
L |
H |
H1 |
SΦ |
A×C |
|
15 |
230 |
148 |
88 |
112.5 |
95×95 |
|
20 |
230 |
148 |
88 |
112.5 |
95×95 |
|
25 |
230 |
148 |
88 |
112.5 |
95×95 |
|
32 |
270 |
238 |
158 |
176 |
147×147 |
|
40 |
270 |
238 |
158 |
176 |
147×147 |
|
50 |
270 |
238 |
158 |
176 |
147×147 |
|
65 |
270 |
238 |
158 |
176 |
147×147 |
|
80 |
350 |
300 |
190 |
210 |
210×210 |
|
100 |
350 |
300 |
190 |
210 |
210×210 |
