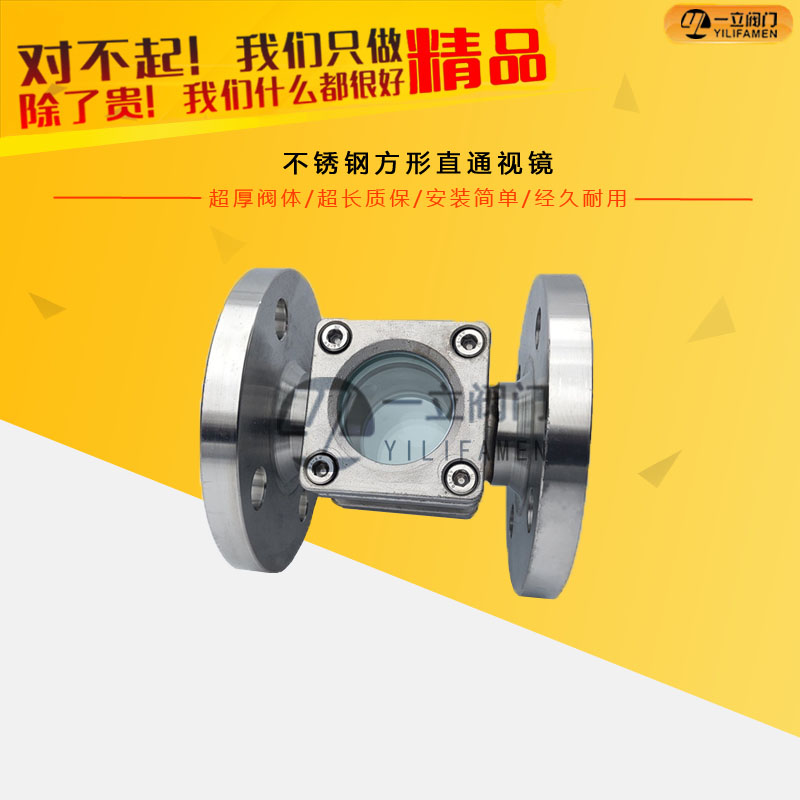

不銹鋼方形直通視鏡

  • 產品概述： SZK06 快裝卡箍視鏡具有結構合理、操作方便、密封性能好、工作效率高、耐堿、耐酸、無毒、機型設計美觀堅固等特點，廣泛應用于化工、制藥、冶金、染料、食品、制糖、
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

視鏡具有結構合理、操作方便、密封性能好、工作效率高、耐堿、耐酸、無毒、機型設計美觀堅固等特點，廣泛應用于化工、制藥、冶金、染料、食品、制糖、釀酒、陶瓷以及環保等行業。快裝視鏡用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。

管道視鏡,直通視鏡,法蘭視鏡,玻璃管視鏡視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

視鏡大體上可分為兩類，既壓力容器、鍋爐、反應釜上使用的設備視鏡與管道上使用的管道視鏡，根據使用視窗的不同又可細分為圓盤式設備視鏡、方框式設備視鏡、玻璃管管道視鏡、玻璃板管道視鏡。視鏡的聯接方式一般有焊接、螺紋、活接、快裝、法蘭等。

產品用途：

視鏡廣泛應用在石油、化工、醫藥、食品等工業生產裝置及管道中，能隨時觀察管道中液體、氣體、蒸汽、油等介質流動情況，起到了監視生產、避免生產過程中事故發生的作用，是管道裝置上不可缺少的附件。
焊接視鏡：用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。

零部件材料：

殼體材質

碳鋼WCB、不銹鋼304、321、316、316L

視窗材料

鋼化硼硅玻璃

石英玻璃

工作溫度（℃）

0~250

0~800

公稱壓力（MPa）

＜0.6

0.6~2.5

密封件材質

丁腈橡膠、聚四氟乙烯

連接形式

螺紋連接、法蘭連接

允許急變溫度（℃）

＜60

連接尺寸(0.6~2.5MPa)：

G

DN

2.5公斤

6公斤

外形尺寸

玻璃板

外形尺寸

玻璃板

H

L

直徑

厚度

H

L

直徑

厚度

1

25

200

181

65

10

200

189

65

10

1-1/4

32

260

226

95

15

260

234

95

15

1-1/2

40

260

226

95

15

260

234

95

15

2

50

320

266

140

20

320

278

140

20

2-1/2

65

320

266

140

20

320

278

140

20

3

80

360

300

165

20

360

308

165

20

4

100

360

300

165

20

360

308

165

20

5

125

440

356

165

20

440

364

165

20

6

150

440

356

165

20

440

364

165

20

Pg=6公斤/厘米2

公稱直徑Dg

外形尺寸

玻璃板

型號

H

L

直徑

厚度

25X32

260

234

95

15

HGS 07-106-01-1~7

40X50

320

278

140

20

HGS 07-106-02-1~7

50X60

320

278

140

20

HGS 07-106-03-1~7

65X80

360

308

165

20

HGS 07-106-04-1~7

80X100

360

308

165

20

HGS 07-106-05-1~7

Pg=2.5公斤/厘米2

公稱直徑Dg

外形尺寸

玻璃板

型號

H

L

直徑

厚度

25X32

260

226

95

15

HGS 07-105-01-1~7

40X50

320

266

140

20

HGS 07-105-02-1~7

50X60

320

266

140

20

HGS 07-105-03-1~7

65X80

360

300

165

20

HGS 07-105-04-1~7

80X100

360

300

165

20

HGS 07-105-05-1~7



咨詢：不銹鋼方形直通視鏡
