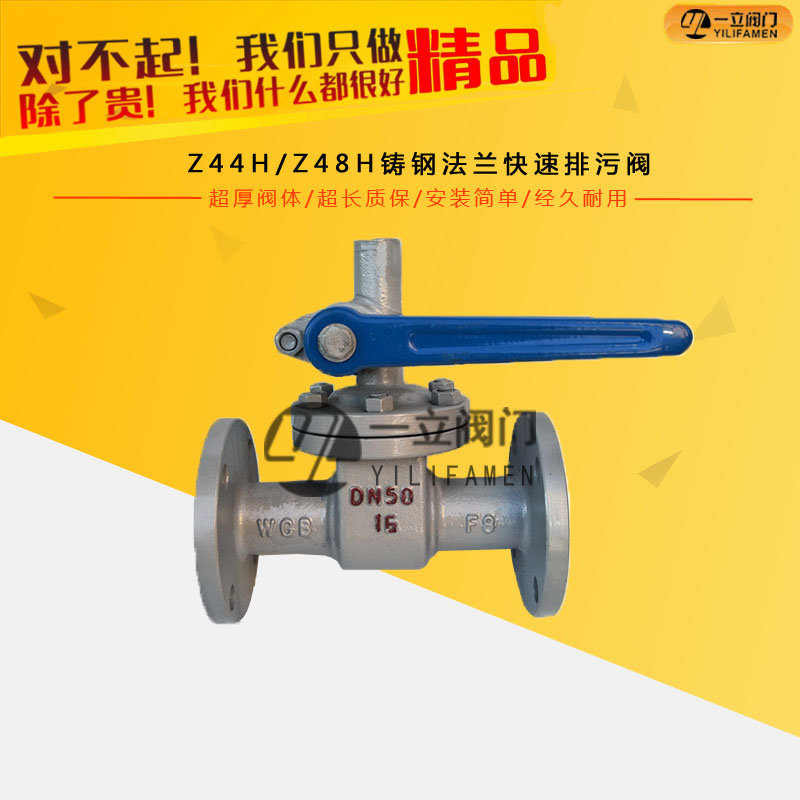

Z44H/Z48H鑄鋼法蘭快速排污閥

  • 產品說明： Z44H、Z48H鑄鋼快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。鑄鋼快速排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品說明：
         Z44H、Z48H鑄鋼快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。鑄鋼快速排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷；雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封，密封壓差還應小于啟閉壓差，以確保開啟靈活。

結構特點：
1、結構簡單，密封性好，體積小、重量輕、材料耗用少
2、安裝尺寸小，特別是驅動力矩小，操作簡便
3、易實現快速啟閉；是鍋爐快速排污的最佳選擇。

性能規范：

型號 公稱壓力 試驗壓力Ps（MPa） 適用介質 適用介質（℃）
- -
Z44H、Z48H-16C 1.6 2.4 1.8 水、蒸汽 ≤250
Z44H、Z48H-16
Z44H、Z48H-25C 2.5 3.8 2.8
Z44H、Z48H-25 ≤425
Z44H、Z48H-40C 4.0 6.0 4.4
Z44H、Z48H-40 ≤250

零部件材料：

零件名稱 閥體、閥蓋 閥座、閘板 閥桿 齒輪軸 填料 墊片 扳手
Z44H、Z48H-16C
Z44H、Z48H-25
Z44H、Z48H-40		 鑄鋼、不銹鋼 鉻不銹鋼 鉻不銹鋼 鉻不銹鋼 油浸石墨
石棉盤根		 橡膠石
棉板		 球墨
鑄鐵

主要外觀尺寸：

公稱壓力
PN（MPa）		 公稱通徑
DN（mm）		 - 重量
L D D1 D2 D6 b ZΦd H LO -
1.6 25 160 115 85 65 - 14 4-Φ14 160 180 10
32 200 135 100 78 - 16 4-Φ18 180 200 11
40 230 145 110 85 - 16 4-Φ18 220 220 16
50 250 160 125 100 - 16 4-Φ18 230 240 20
65 265 180 145 120 - 18 4-Φ18 250 280 28
80 280 195 160 135 - 20 8-Φ18 280 350 38
2.5 25 160 115 85 65 - 16 4-Φ14 160 180 10
32 200 135 100 78 - 18 4-Φ18 180 200 11
40 200 145 110 85 - 18 4-Φ18 220 220 16
50 250 160 125 100 - 20 4-Φ18 230 240 20
65 265 180 145 120 - 22 8-Φ18 250 280 28
80 280 195 160 135 - 22 8-Φ18 280 350 38
4.0 25 160 115 85 65 58 16 4-Φ14 160 180 10
32 180 135 100 78 66 18 4-Φ18 180 200 11
40 230 145 110 85 76 18 4-Φ18 220 220 16
50 250 160 125 100 88 20 4-Φ18 230 240 20
65 265 180 145 125 110 22 8-Φ18 250 280 28
80 280 195 160 135 121 22 8-Φ18 280 350 38

咨詢：Z44H/Z48H鑄鋼法蘭快速排污閥
