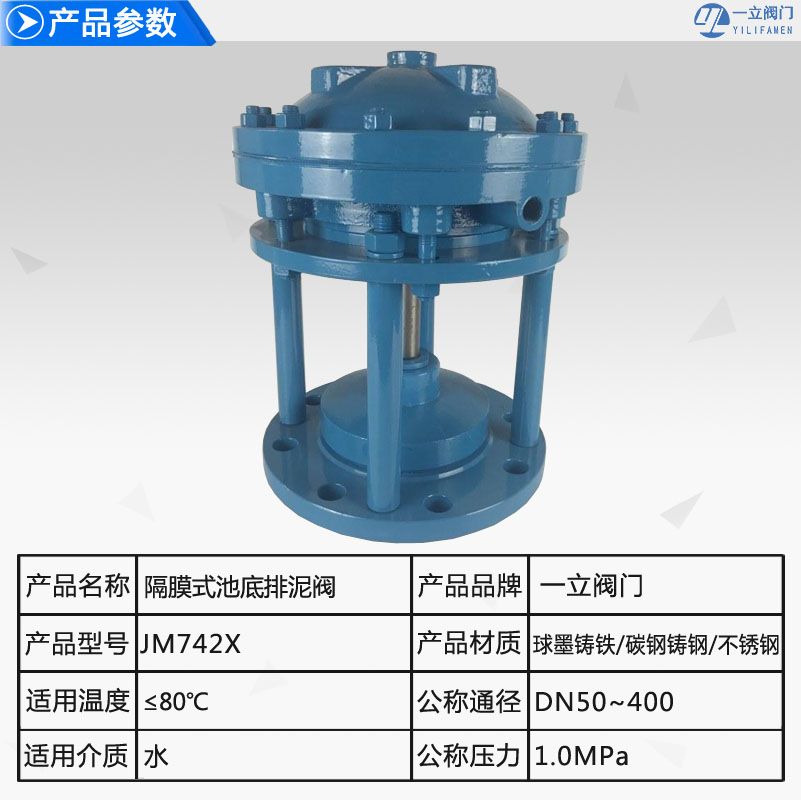

產品概述：
JM742X隔膜式池底排泥閥用于自來水公司或其他公司的各類水池、排除內泥沙。
結構及工作原理：
隔膜式池底排泥閥由閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。隔膜式池底排泥閥密封性強、開關性能好，檢修方便，使用壽命可達五年以上。
技術參數：
1. 工作壓力：1.0Mpa
2. 介質：水
3.使用溫度：常溫
4.隔膜室工作壓力：0.3-1.0
5.隔膜室工作液：氣、清水
零部件材料：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
膜片 |
丁腈橡膠 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
閥桿 |
鉻不銹鋼 |
閥體：HT200
隔膜上腔：HT200
隔膜下腔：HT200
閥板：HT200
閥桿：不銹鋼
拼帽：A3鋼
隔膜片：耐磨丁晴橡膠和尼龍
安裝結構圖：
主要外形連接尺寸：
|
法蘭連接尺寸 按JB78
|
DN
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
H
|
260
|
375
|
250
|
525
|
585
|
600
|
680
|
安裝示意圖：
