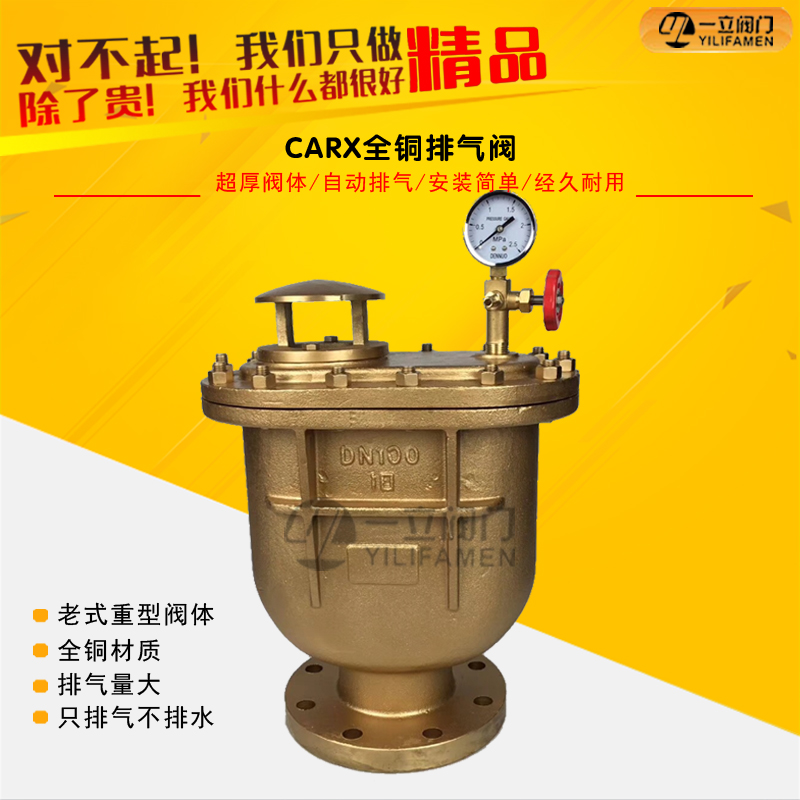

CARX復合式排氣閥產品概述：



       復合式排氣閥由閥體、不銹鋼浮球、閥桿及閥瓣組成。本閥安裝管路上的最高點或有閉氣的地方和泵浦出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。



       CARX復合式排氣閥工作原理：



      當水進入管道時，塞頭停在定位架下部，進行大量排氣，當空氣排完時，水進入閥內把浮起，傳動塞頭到關閉，停止排氣。如管道在正常運轉時會產生少量氣體會聚集到管內上部，到相當程度；閥內水位下降，浮球隨之下降，此時空氣由小孔排出。如出現停電、停泵，管內隨時會出現負壓，浮球順?biāo)陆?，打開小孔帶動大孔進行大量進氣確保管線安全。





       CARX復合式排氣閥主要零部件材質：



       閥體、閥蓋：鋁青銅，黃銅



       浮球：不銹鋼



       杠桿架：不銹鋼



       杠桿：鋁青銅



       塞頭：橡膠

CARX復合式排氣閥主要外形連接尺寸：



型 號	公稱通徑 DN(mm)	尺 寸
		H	L	L1	D	D1	D2	z-φd
CARX-1.0 CARX-1.6	20	375	290	180	105	75	55	4-12
	25	375	290	180	115	85	65	4-14
	50	480	360	205	160	125	100	4-14
	80	520	405	245	195	160	135	4-18
	100	530	405	245	215	180	155	4-18
