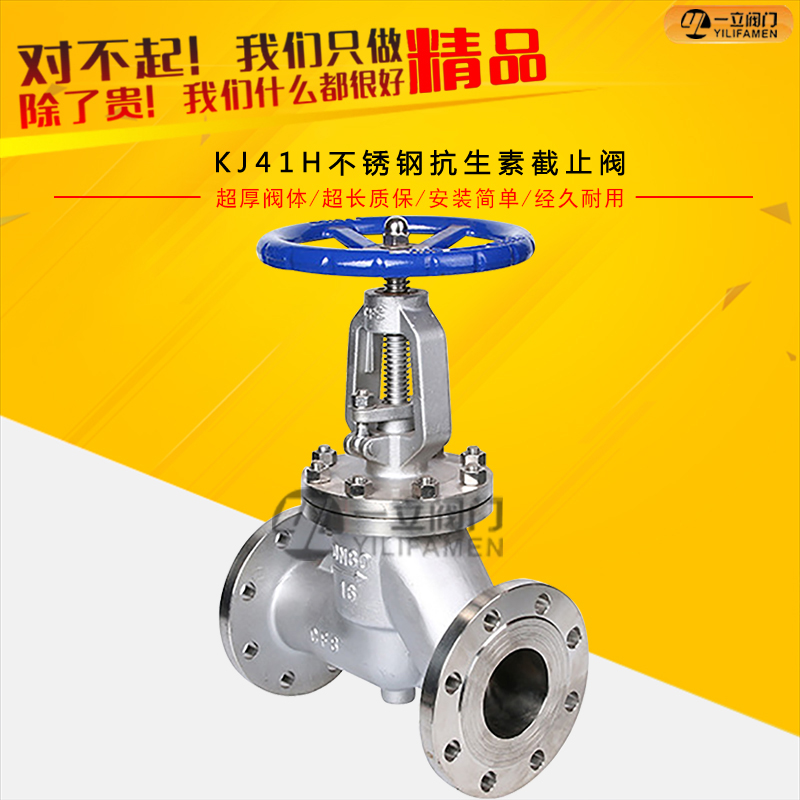

KJ41H不銹鋼抗生素截止閥

  • 【 抗生素截止閥結構特點 】 1、該閥門延續抗生素截止閥的優點，設計合理，無死角，能有效的降低制藥生產中的染菌 率，為抗生素無菌生產提供了可靠的保證； 2、該閥門結構精密，
  • 咨詢熱線：0577-67313796

  • 產品詳情



【抗生素截止閥結構特點】

1、該閥門延續抗生素截止閥的優點，設計合理，無死角，能有效的降低制藥生產中的染菌 率，為抗生素無菌生產提供了可靠的保證；
2、該閥門結構精密，密封性能好，杜絕了跑、冒、滴、漏，節約了能源消耗，為車間文明生產提供了有利條件；
3、該閥門材質可靠，制作精細、經久耐用，密封采用聚四氟乙烯，耐高溫、耐腐蝕性能強，大修時只需更換墊片，拆卸容易、維修方便，降低了成本、提高了經濟效益；
4、該閥門使用范圍廣，不僅代替接種站的二通隔膜閥，而且可以廣泛應用在原料藥車間的結晶罐等工藝管道上，效益良好。

【抗生素截止閥應用規范】

1. 設計制造造GB12235-89

2. 結構長度按GB12221-89

3. 法蘭尺寸按JB/T79-94

4. 閥門檢查和試驗按GB13927



工作溫度 適用介質
<=200°C 醫藥制品、生物制品、食品等



【抗生素截止閥產品相關型號】

KJ41H KJ41F KJ41Y KJ41H KJ41F KJ41Y
J6B41Fs-16P J6B41Fs-25P J6B41Fs-16R J6B41Fs-25R

【抗生素截止閥性能規范】



型號 公稱壓力
(MPa)		 實驗壓力 工作溫度
(℃)		 適用介質
強度水
（MPa）		 密封（水）空氣
（MPa）		 低壓密封空氣
（MPa）
Z41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 硝酸類
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸類
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸類
Z41W-60P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類



【抗生素截止閥主要零部件材料】



零件名稱 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
閥體/閥蓋 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
閘板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
閥桿 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 304＋PTFE 304L＋PTFE 316＋PTFE 316L＋PTFE 石墨＋304
壓蓋 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45



【抗生素截止閥主要連接尺寸】



公稱通徑(DN) 公稱壓力
(Mpa)		 工作壓力
(Mpa)		 L D D1 Z-ø H1 H2 D0 重量
(kg)
15 1.6 1.6 130 95 65 4-14 190 200 100 5.5
20 150 105 75 4-14 230 245 120 7.5
25 160 115 85 4-14 238 258 140 8.5
40 200 150 110 4-18 285 310 160 15.5
50 230 165 125 4-18 305 335 200 19
65 290 185 145 4-18 325 355 240 22
80 310 200 160 8-18 395 435 280 31
100 350 220 180 8-18 440 495 300 44.5
采用標準  設計與制造：GB/T12235   結構長度：GB12221(1系列)   法蘭連接尺寸：GB9113(PN1.6MPa)



抗生素截止閥 1.6MPa主要連接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900



抗生素截止閥2.5MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900



抗生素截止閥4.0MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900



抗生素截止閥6.4MPa主要連接尺寸



尺寸 DN 15 20 25 40 50 65 80 100 125 150
L mm 170 190 210 230 260 300 340 380 430 550
H mm 195 228 250 325 360 410 450 485 537 646
W mm 140 160 180 200 240 280 320 360 400 450



抗生素截止閥10.0MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L mm 170 190 210 230 260 300 340 380 430 500 550 650 775 900
H mm 195 228 250 325 360 410 450 485 537 - 840 925 1015 1200
W mm 100 100 120 160 160 180 200 200 240 - - - - -



抗生素截止閥16.0MPa主要連接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 260 300 340 380 430 500 550 650
H mm 148 156 175 200 231 262 470 500 557 613 671 765
W mm 100 100 120 140 160 180 360 400 450 450 500 500



【抗生素截止閥安裝注意事項】

1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。
