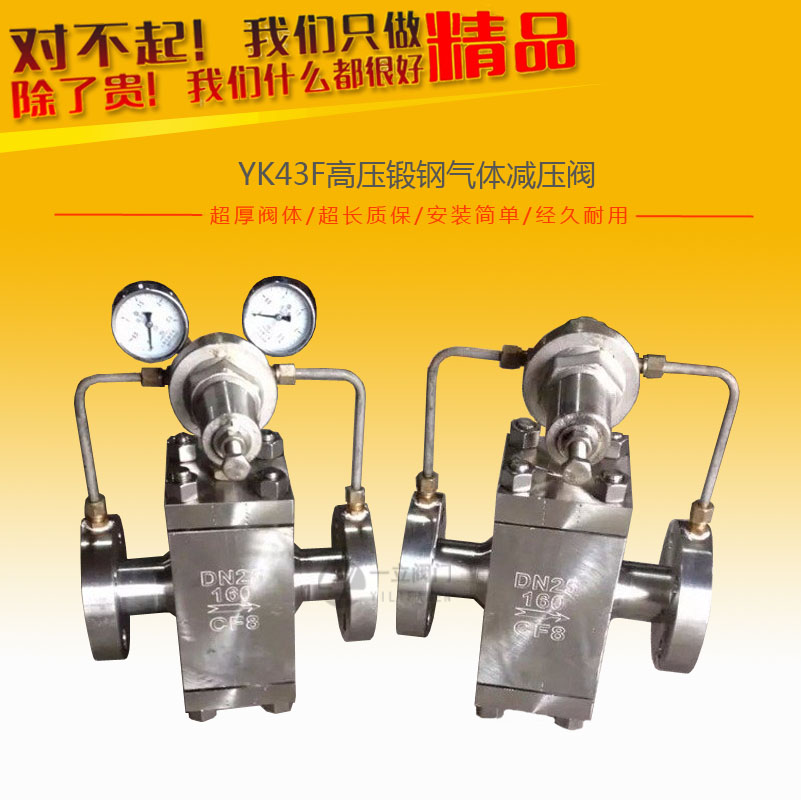

YK43F高壓鍛鋼氣體減壓閥

  • 一、產品概述： YK43F 高壓鍛鋼氣體減壓閥 由主閥和導閥兩部分組成；主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成，
  • 咨詢熱線：0577-67313796

  • 產品詳情





一、產品概述：

YK43F高壓鍛鋼氣體減壓閥由主閥和導閥兩部分組成；主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成，通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 高壓鍛造氣體減壓閥主要用于氣體管路，如空氣減壓閥、氮?dú)鉁p壓閥、氧氣減壓閥、氫氣減壓閥、液化氣減壓閥、天然氣減壓閥等氣體。



二、工作原理：

氣體減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥；該閥的特點，是在進口壓力不斷變化的情況下，保持出口壓力和溫度值在一定的范圍內。減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。 按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式；按閥座數目可人為單座式和雙座式；按閥瓣的位置不同可分為正作用式和反作用式，按使用介質可分為蒸汽減壓閥,空氣減壓閥,氣體減壓閥等。



三、零部件材料：

零件名稱

零件材料

閥體閥蓋底蓋

A105

閥座閥盤

2Cr13/304*

缸套

2Cr13/25(鍍硬鉻)/304*

活塞

2Cr13/銅合金/銅合金*

活塞環

合金鑄鐵/對位聚苯*

導閥座導閥桿

2Cr13/304*

膜片

1Cr18Ni9Ti

主閥導閥彈簧

50CrVA

調節彈簧

60Si2Mn

密封墊(X/F型號)

橡膠/聚四氟乙稀

導閥體導閥蓋

25/304*

四、技術參數：

公稱壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

殼體試驗壓力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封試驗壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

最高進口壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口壓力范圍(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小壓差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

滲漏量

X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989

五、YK43X/F氣體減壓閥--流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

六、YK43F高壓鍛鋼氣體減壓閥

公稱通徑DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465

YK43X/F氣體減壓閥--外形尺寸(PN6.4~16)

公稱通徑DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950   855 495

咨詢：YK43F高壓鍛鋼氣體減壓閥
