產品概述：

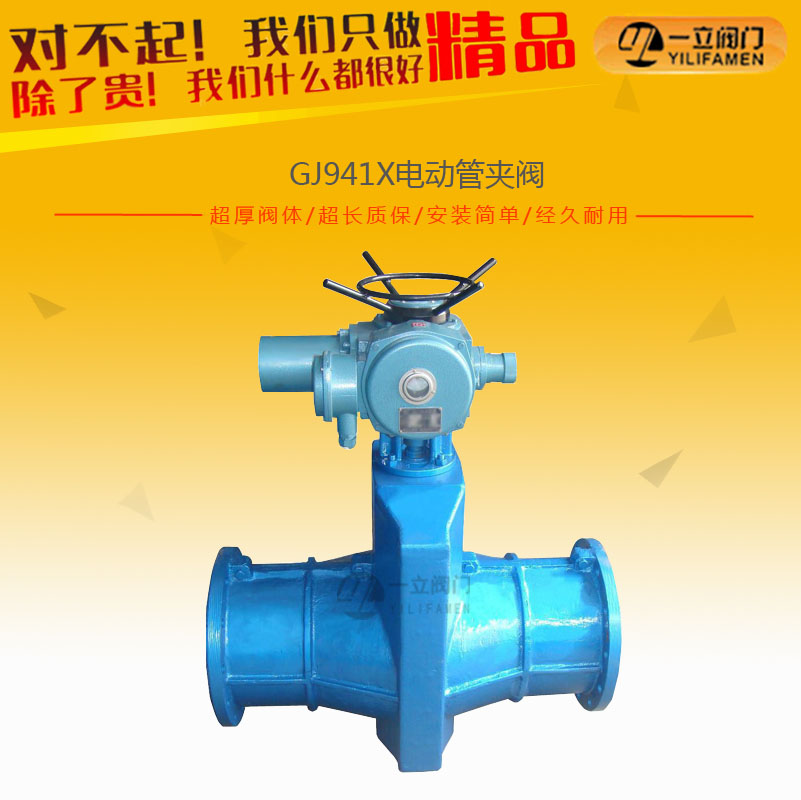

GJ941X-6L、GJ941X-6C、GJ941X-6P電動管夾閥是由電動執行器及左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。GJ941X電動管夾閥適用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可控制管路濃度砂粒狀流量與截止。

結構特點：

由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好，閥體可較長時間使用。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

工作原理：

通電后，電動執行器帶動閥桿工作，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。

零件材料：

閥體	橡膠套管	大小閥桿	壓桿、手輪、拉桿	托架
鑄鐵,鋁合金,鑄鋼,不銹鋼	橡膠	鑄銅、碳鋼	鑄鐵	球磨鑄鐵

技術參數：

產品名稱	GJ941X電動管夾閥
產品型號	GJ941X
公稱通徑	DN50-400mm
壓力范圍	1.6MPa
閥體材質	鑄鐵、鋁合金、碳鋼、不銹鋼

公稱通徑	適用溫度	公稱壓力	適用介質
DN25—150	小于85℃	1.0Mpa	礦漿、磨料、干濕性粉塵類
DN200~500	小于85℃	0.6Mpa	礦漿、磨料、干濕性粉塵類

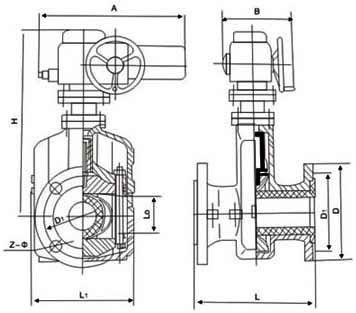

結構圖：

連接尺寸：

公稱	公稱	工作	L	L1	L0	D	D1	Z-Φ	H	電動裝置
通徑	壓力	壓力								型號	A	B	D0	kw
（DN）	（MPa）	（MPa）								型號	A	B	D0	kw
25	0.6	0.6	160	124	31	115	85	4-14		ZA5-14	443	133		0.12
32			165	145	40	*140	100	4-18
40			190	157	50	*150	110	4-18
50			210	160	60	160	125	4-18		ZA10-18	552	425		0.25
65			250	199	74	180	145	4-18		ZA15-15	552	425	305	0.37
80			300	222	88	195	160	4-18		ZA30-18	552	425	305	0.75
100			350	250	106	215	180	8-18		ZA30-18	552	425	305	0.75
125			430	318	134	245	210	8-18					305
150			500	350	158	280	240	8-23	1000
200	0.4	0.4	650	446	206	335	295	8-23	1174	ZA14-18	766	390	305	1.1
250			800	516	256	*395	350	12-23
300			950	562	304	*445	400	12-23
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa

安裝與維護：

1、本閥門在管道上任意安裝，沒有介質流向限制。

2、本閥門維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。

3、膠管是管夾閥需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。

4、本閥門很少需要其他零件庫存，一般建議客戶購買本閥門的時候多備幾條膠管。
