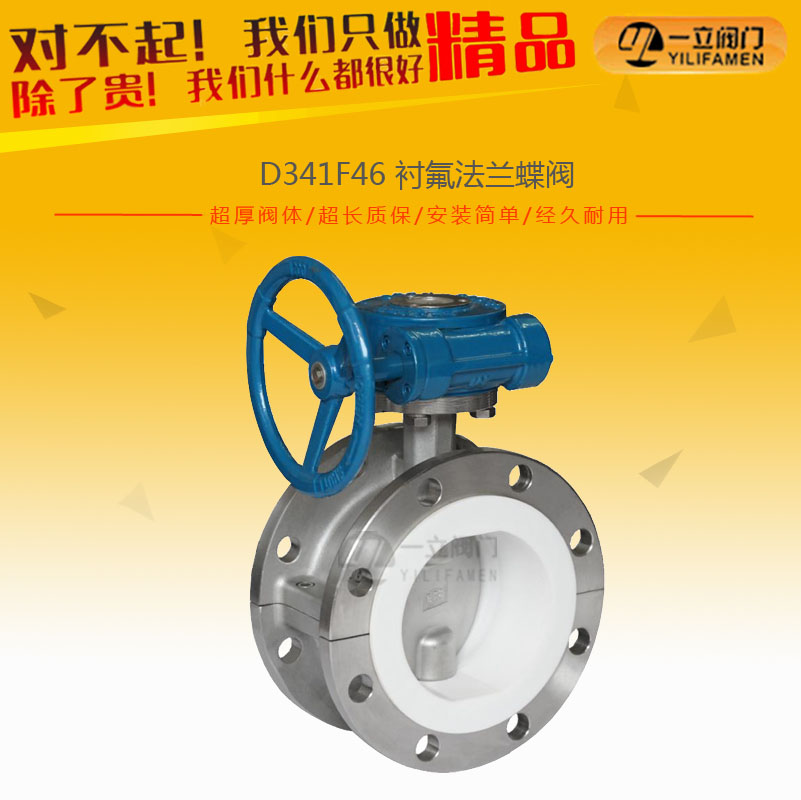

一、D341F46襯氟法蘭蝶閥概述：

防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

二、D341F46襯氟法蘭蝶閥結構特點：

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。

三、D341F46襯氟法蘭蝶閥技術規范：

設計標準

GB12238

結構長度

GB12221

法蘭標準

JB/T79-94

GB9113.1-26

檢驗試驗

GB/T13927

驅動方式

蝸輪、手動、電動、氣動

四、D341F46襯氟法蘭蝶閥主要零部件材料表：

零件名稱

材料

上下閥體

鑄鐵、鑄鋼、不銹鋼、襯F46、F3

閥座

鑄鋼

帶桿蝶板

鑄鋼、不銹鋼、襯F46、F3

填料

F4

襯墊

硅橡膠

蝸輪手柄

球墨鑄鐵

五、D341F46襯氟法蘭蝶閥尺寸及重量：

公稱通徑

標準值

參考值

DN（mm）

NPS（inch）

L

D

D1

D2

f

b

Z-Φd

W

Do

H

WT(Kg)

PN1.0MPa

40

11/2

106

145

110

85

3

18

4-Φ18

160



140

10

50

2

108

160

125

100

3

20

4-Φ18

200



160

12

65

11/2

112

180

145

120

3

20

4-Φ18

250



165

14

80

3

114

195

160

135

3

22

4-Φ18

250



170

16

100

4

127

215

180

155

3

22

8-Φ18

300



180

18

125

5

140

245

210

185

3

24

8-Φ18

300



275

20

150

6

140

280

240

210

3

24

8-Φ23



200

295

38

200

8

152

335

295

265

3

26

8-Φ23



200

320

74

250

10

250

390

350

320

3

28

12-Φ23



240

385

105

300

12

270

440

400

368

3

28

12-Φ23



240

390

142

350

14

290

500

460

428

4

30

16-Φ23



240

460

179

400

16

310

565

515

482

4

32

16-Φ25



280

510

220

450

18

330

615

565

532

4

32

20-Φ25



280

540

268

500

20

350

380

620

585

4

34

20-Φ25



320

570

378

600

24

390

780

725

685

4

36

20-Φ30



320

660

608

700

28

430

895

840

800

5

40

24-Φ30



360

710

1050

800

32

470

1010

950

905

5

44

24-Φ34



360

780

1320

900

36

510

1110

1050

1005

5

46

28-Φ34



380

885

1795

1000

40

550

1220

1160

1115

5

50

28-Φ34



400

990

1900

PN1.6MPa

40

11/2

106

145

110

85

3

18

4-Φ18

200



140

10

50

2

108

160

125

100

3

20

4-Φ48

200



160

12

65

11/2

112

180

145

120

3

20

4-Φ18

250



165

13

80

3

114

195

160

135

3

22

8-Φ18

250



170

14

100

4

127

215

180

155

3

24

8-Φ18

300



180

16

125

5

140

245

210

185

3

26

8-Φ18

300



275

18

150

6

140

280

240

210

3

28

8-Φ23



200

295

42

200

8

152

335

295

265

3

30

12-Φ23



200

320

78

250

10

250

405

355

320

3

32

12-Φ25



240

385

120

300

12

270

460

410

375

4

34

12-Φ25



240

390

145

350

14

290

520

470

435

4

38

16-Φ25



240

460

202

400

16

310

580

525

485

4

40

16-Φ30



280

510

235

450

18

330

640

585

545

4

44

20-Φ30



280

540

368

500

20

350

705

650

608

4

46

20-Φ34



320

570

420

600

24

390

840

770

718

5

54

24-Φ41



320

660

750

700

28

430

910

840

788

5

54

24-Φ41



360

710

1028

800

32

470

1020

950

898

5

54

24-Φ41



380

780

1690

900

36

510

1120

1050

998

5

54

28-Φ41



400

885

1815

1000

40

550

1255

1170

1110

5

60

28-Φ48



500

990

2050

PN2.5MPa

40

11/2

106

145

85

3

18

4-Φ18

200



140

11

50

2

108

160

100

3

20

4-Φ18

200



160

13

65

11/2

112

180

120

3

22

8-Φ18

250



165

14

80

3

114

195

135

3

22

8-Φ18

250



170

16

100

4

127

230

160

3

24

8-Φ23

300



180

18

125

5

140

270

188

3

28

8-Φ25

300



275

20

150

6

140

300

218

3

30

8-Φ25



240

295

48

200

8

152

360

278

3

34

12-Φ25



240

320

88

250

10

250

425

332

3

36

12-Φ30



280

385

145

300

12

270

485

390

4

40

16-Φ30



280

390

157

350

14

290

550

448

4

44

16-Φ34



320

460

222

400

16

310

610

505

4

48

16-Φ34



320

510

353

450

18

330

660

555

4

50

20-Φ34



360

540

405

500

20

350

730

610

4

52

20-Φ41



360

570

448

600

24

390

840

718

5

56

20-Φ41



380

660

795
