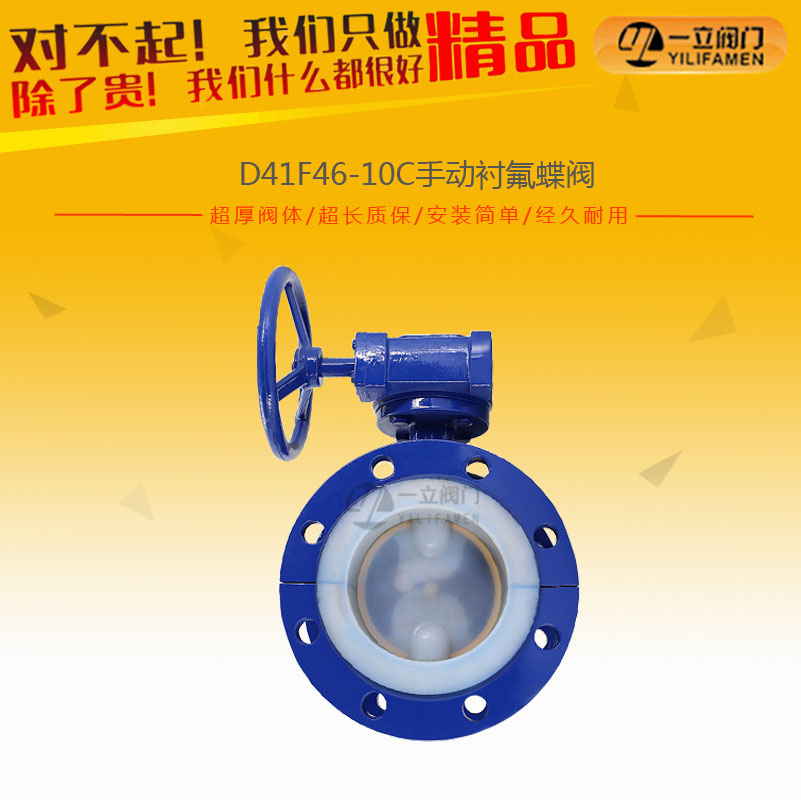

D41F46-10C手動襯氟蝶閥

  • 產品概述： 襯氟蝶閥在管路中除了起切斷和截流用外近年來已經把密封性能作為評價的主要指標受到市場的青睞.另外蝶閥還有體積小、重量輕、結構簡單的優點與同參數閘閥比較
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

襯氟蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小。

氟塑料襯里蝶閥系列：
1.其基本類型有兩種,即D71F4 和D71F46（中線）以及D71F4 和D71F46（偏心）全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D71F4 閥桿也蝶板（鍛）為一體,表面均勻包裹一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四ji密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露。
2.有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥。
3.D43F型法蘭連接雙偏心全襯里蝶閥。


結構特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線）,具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想。
3.四ji加載彈性密封,保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單。
采用O型圈是為了防止意外泄漏時的安全措施。



5.法蘭連接雙偏心蝶閥試用于壓力較高場合。

設計規范：

遵循規范

STANDARD

設計與制造

GB 12238

結構長度

GB 12221 （短一長系列）

法蘭尺寸

JB78/JB79 （GB.HG.SH）

壓力試驗

GB/T 13927

標志

GB 12220

供貨

GB/T 12252
遵循GB 12238,API 609,MSS SP-67, MSS SP-68標準。

驅動方式：
手動、蝸輪轉動、氣動、電動。

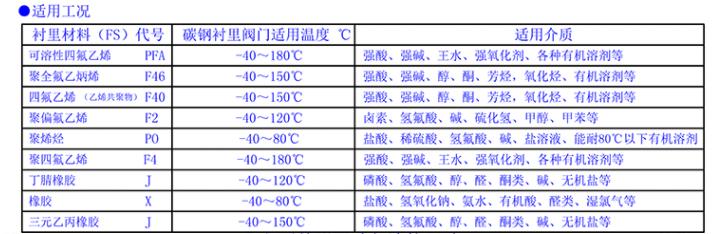

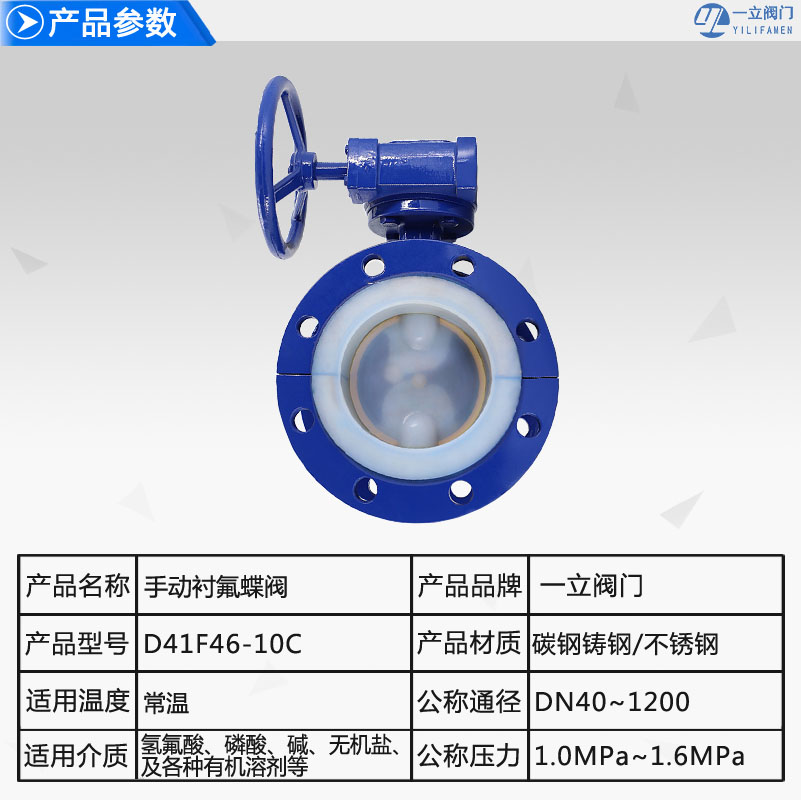

技術參數：

產品名稱

手動、渦輪轉動、氣動、電動法蘭襯氟蝶閥

產品型號

D41F46、D341F46、D641F46、D941F46

公稱通徑

DN40～DN1000

壓力范圍

PN10-PN16

閥體材質

鑄鐵、鑄鋼，不銹鋼
法蘭連接蝶閥（偏心）
· 設計與制造符合中國標準
· 基本結構形式 蝶板軸相對閥體/閥座中心有二維偏心）
a.DA 43F 半襯里型
閥體全襯里/蝶板與蝶板軸為不銹鋼（不襯）/蝶板與軸由銷釘連接/閥體為整體式;
b.DA 43F4 6 全襯里型
閥體全襯里/蝶板與蝶板軸全襯層/蝶板與軸固定連接/閥體為整體式.
· 基本型號
公稱壓力PN1.0-1.6（MPa）   公稱通徑DN40-1200（mm）

手動

DA 43F（半襯）

蝸 輪

轉 動

DA 343F（半襯）

DA 43F3 （全襯里）

DA 343F3 （全襯里）

DA 43F46（全襯里）

DA343F46（全襯里）

氣動

DA 643F（半襯）

電動

DA 943F（半襯）

DA 643F3 （全襯里）

DA 943F3 （全襯里）

DA643F46（全襯里）

DA9 43F46（全襯里）

主要零件材料：

序號

NO

零件名稱

Name

灰鑄鐵

鑄鋼

不銹剛

超低碳不銹鋼

Z

C



R

PL

RL

1

閥體

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板軸/銷

1Cr13

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

襯里層/閥座

PCTFE（F3） FEP（F46） PFA （可溶性聚四氟乙烯）

4

蝶板/填料壓蓋

WCB

WCB

CF8

CF8M

CF3

CF3M

5

支架

WCB（碳鋼）

CF8（不銹鋼）

6

填料

PTFE （F4）

PTFE （F4）

PTFE （F4）

7

蝶栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9

1Cr18Ni9

8

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

連接尺寸：

公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-φd W D0 H WT（kg）
PN1.0MPa
40 11/2 33 145 110 85 3 18 4-φ18 160   140 3
50 2 43 160 125 100 3 20 4-φ18 200   145 4
65 21/2 46 180 145 120 3 20 4-φ18 250   155 6
80 3 46 195 160 135 3 22 4-φ18 250   165 8
100 4 52 215 180 155 3 22 8-φ18 300   180 12
125 5 56 245 210 185 3 24 8-φ18 300   203 18
150 6 56 280 240 210 3 24 8-φ23   200 225 28
200 8 60 335 295 265 3 26 8-φ23   200 275 56
250 10 68 390 350 320 3 28 12-φ23   240 315 72
300 12 78 440 400 368 4 28 12-φ23   240 348 88
350 14 78 500 460 428 4 30 16-φ23   240 415 120
400 16 102 565 515 482 4 32 16-φ25   280 460 145
450 18 114 615 565 532 4 32 20-φ25   280 500 165
500 20 127 670 620 585 4 34 20-φ25   320 530 195
600 24 154 780 725 685 5 36 20-φ30   320 610 268
700 28 165 895 840 800 5 40 24-φ30   360 675 320
800 32 190 1010 950 905 5 44 24-φ34   360 805 395
900 36 203 1110 1050 1005 5 46 28-φ34   380 995 450
1000 40 216 1220 1160 1115 5 50 28-φ34   400 1170 680
1200 48 254 1450 1380 1325 5 56 32-φ41   400 1295 825
PN1.6MPa
40 11/2 33 145 110 85 3 18 4-φ18 200   145 4
50 2 43 160 125 100 3 20 4-φ18 200   150 5
65 21/2 46 180 145 120 3 20 4-φ18 250   160 7
80 3 46 195 160 135 3 22 8-φ18 250   170 10
100 4 52 215 180 155 3 24 8-φ18 300   185 14
125 5 56 245 210 185 3 26 8-φ18 300   210 22
150 6 56 280 240 210 3 28 8-φ23   200 230 32
200 8 60 335 295 265 3 30 12-φ23   240 285 66
250 10 68 405 355 320 3 32 12-φ25   240 325 80
300 12 78 460 410 368 4 34 12-φ25   280 360 94
350 14 78 520 470 428 4 38 16-φ25   280 430 125
400 16 102 580 525 482 4 40 16-φ30   320 475 150
450 18 114 640 585 532 4 44 20-φ30   320 525 172
500 20 127 705 650 585 4 46 20-φ34   320 565 225
600 24 154 840 770 685 5 54 20-φ41   360 620 290
700 28 165 910 840 800 5 54 24-φ41   360 686 330
800 32 190 1020 950 905 5 54 24-φ41   380 815 425
900 36 203 1120 1050 1005 5 54 28-φ41   400* 1010 495
1000 40 216 1255 1170 1110 5 60 28-φ48   400* 1185 710
