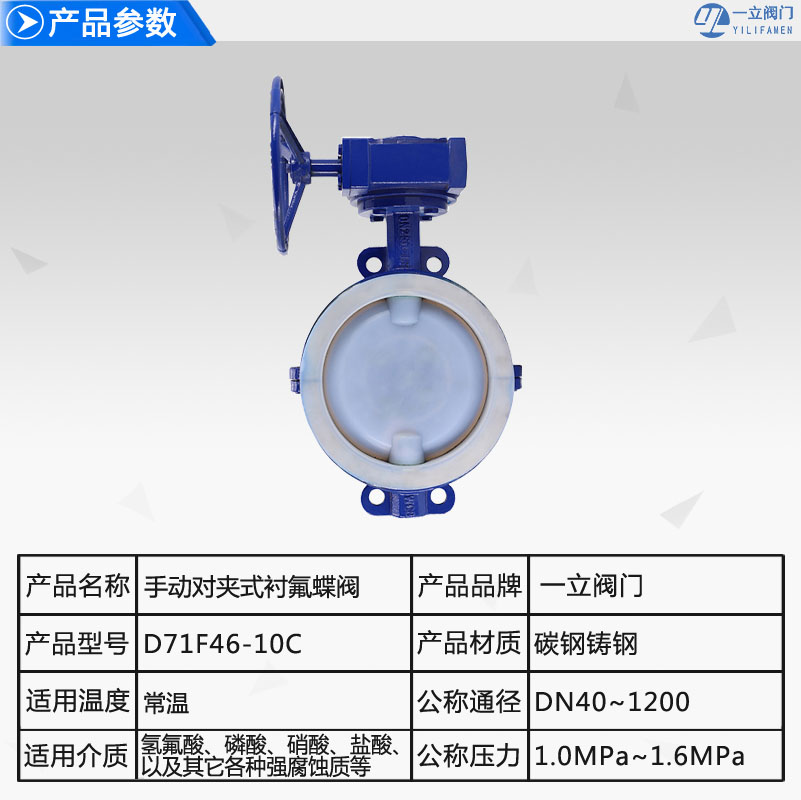

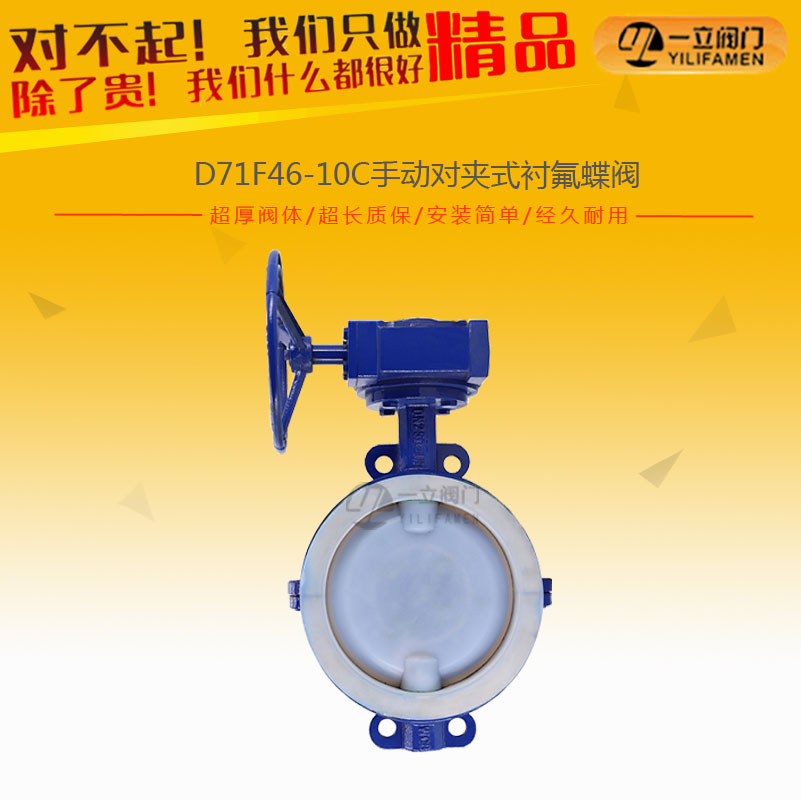

D71F46-10C襯氟蝶閥

  • 產品概述： D71F46對夾式防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受除熔融堿金屬和元素氟外的其他介質
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：
D71F46對夾式防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的其他介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫的SI橡膠的彈性襯墊閥座,達到介質的無泄漏。



結構特點：

1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體 少。低壓下，可以實現良好的密封。調節性能好。

3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。


對夾式襯氟蝶閥的類型：
其基本類型有兩種,即D71F4和D71F46(中線)以及D71F4和D71F46(偏心)全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D71F4閥桿也蝶板為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露;有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥。

性能參數：

型號

公稱壓力PN(MPa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

工作溫度(℃)

適用介質

D71F46-10

1.0

1.5

1.1

-20～180

硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質

D71F46-16

1.6

2.4

1.76

-20～180

D371F46-10

1.0

1.5

1.1

-20～150

D371F46-16

1.6

2.4

1.76

-20～150

產品名稱
D71F46對夾式襯氟蝶閥
產品型號
D71F46
公稱通徑
DN40-1200
壓力范圍
1.6MPa
閥體材質
鑄鐵、鑄鋼、不銹鋼

基本型號說明：

手
動

DA71F/P 半襯

蝸
輪
傳
動

DA371F/P 半襯

DA71F3 全襯里

DA371F3 全襯里

DA71F4 全襯里

DA371F4 全襯里

DA71F46 全襯里

DA371F46 全襯里

氣
動

DA671F/P 半襯

電
動

DA971F/P 半襯

DA671F3 全襯里

DA971F3 全襯里

DA671F4 全襯里

DA971F4 全襯里

DA671F46 全襯里

DA971F46 全襯里

技術規范：

設計標準

GB12238

結構長度

GB12221

法蘭標準

JB/T79-94

GB9113.1-26

檢驗試驗

GB/T13927

驅動方式

蝸輪、手動、電動、氣動

主要零件材料：

零件名稱

材料

上下閥體

鑄鐵、鑄鋼、不銹鋼、襯F46、F3

閥座

鑄鋼

帶桿蝶板

鑄鋼、不銹鋼、襯F46、F3

填料

F4

襯墊

硅橡膠

蝸輪手柄

球墨鑄鐵

連接尺寸：

公稱通經

L

D

D1

D2

f



Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

40

3/2

33

145

110

85

3

18

4-φ18

50

2

43

160

125

100

3

20

4-φ18

65

5/2

46

180

145

120

3

20

4-φ18

80

3

49

195

160

135

3

22

4-φ18

100

4

56

215

180

155

3

22

8-φ16

125

5

64

245

210

185

3

24

8-φ18

150

6

70

280

240

210

3

24

8-φ23

200

8

71

335

295

265

3

26

8-φ23

250

10

76

390

350

320

3

28

12-φ23

300

12

83

440

400

368

4

28

12-φ23

350

14

92

500

460

428

4

30

16-φ23

400

16

102

565

515

482

4

32

16-φ25

450

18

114

615

565

532

4

32

20-φ25

500

20

127

670

620

585

4

34

20-φ25

600

24

154

780

725

685

5

36

20-φ30

700

28

165

895

840

800

5

40

24-φ30

800

32

190

1010

950

905

5

44

24-φ34

900

36

203

1110

1050

1005

5

46

28-φ34

1000

40

216

1220

1160

1115

5

50

28-φ34

1200

48

254

1450

1380

1325

5

56

32-φ41

PN1.6MPa

40

3/2

33

145

110

85

3

18

4-φ18

50

2

43

160

125

100

3

20

4-φ18

65

5/2

46

180

145

120

3

20

4-φ18

80

3

49

195

160

135

3

22

8-φ18

100

4

56

215

180

155

3

24

8-φ18

125

5

64

245

210

185

3

26

8-φ18

150

6

70

280

240

210

3

28

8-φ23

200

8

71

335

295

265

3

30

12-φ23

250

10

76

405

355

320

3

32

12-φ25

300

12

83

460

410

375

4

34

12-φ25

350

14

92

520

470

435

4

38

16-φ25

400

16

102

580

525

485

4

40

16-φ30

450

18

114

640

585

545

4

44

20-φ30

500

20

127

705

650

608

4

46

20-φ34

600

24

154

840

770

718

5

54

20-φ41

700

28

165

910

840

788

5

54

24-φ41

800

32

190

1020

950

898

5

54

24-φ41

900

36

203

1120

1050

998

5

54

28-φ41

1000

40

216

1255

1170

1110

5

60

28-φ48

使用范圍及用途：
對夾式襯氟蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。用途:蝶閥是指關閉件閥瓣或蝶板為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。
