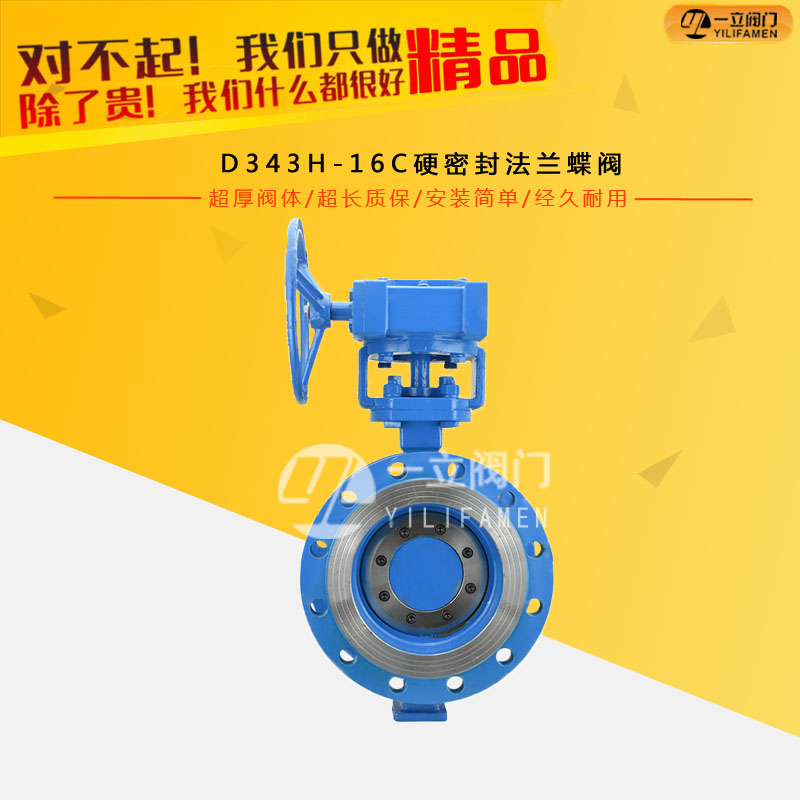

D343H-16C硬密封法蘭蝶閥

  • 產品介紹： D343H-16C渦輪硬密封法蘭蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度500℃的治金 、電力、石油化工、以及給排水和市政建設等工業管
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品介紹：

D343H-16C渦輪硬密封法蘭蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤500℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。

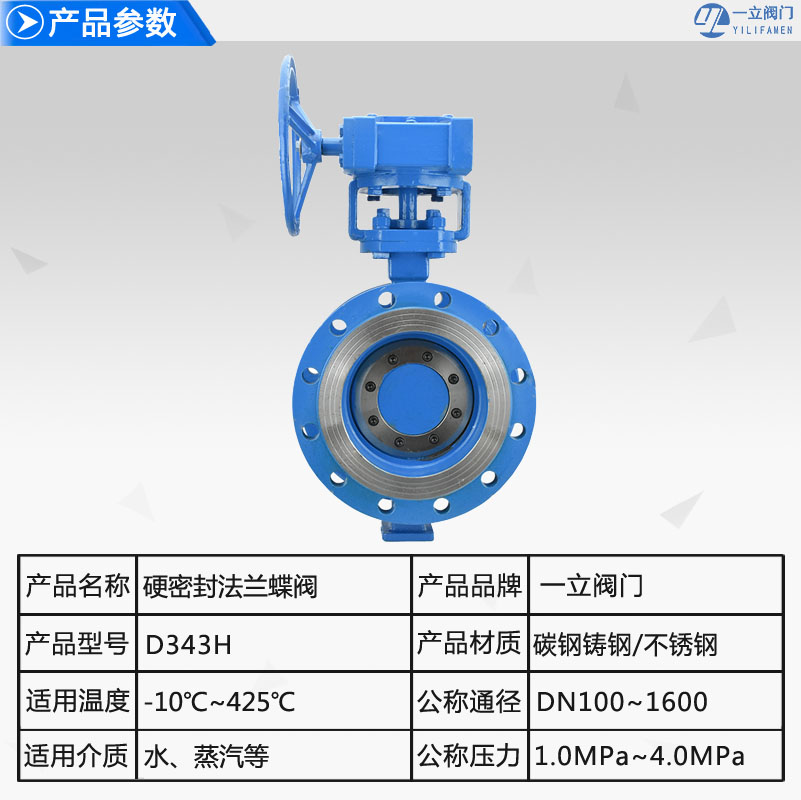

參數表：

公稱通徑：DN100-DN1600 公稱壓力：1.0MPa-4.0MPa 適用介質：水、蒸汽等
適用溫度：-10℃-425℃ 閥體材質：碳鋼、不銹鋼 操作方式：手柄、蝸輪
設計與制造標準：GB/T12238-89 結構長度標準：GB/T12221-89 連接法蘭標準：GB/T9113-88


       1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

　　2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

　　3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

產品特點：

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

零件材料：


序號 零件名稱 碳鋼 不銹鋼 低溫鋼
1 底蓋螺釘 8.8/B7 B8 B8/L7
2 底蓋 A105 304 304/LF2
3 墊片 304+石墨 304+石墨 304+石墨
4 卡環 1035 304 304
5 下軸套 SF-1 SF-1S/C95200 SF-1S/C95200
6 閥體 WCB CF8 LCB/LC1
7 密封圈 304+石墨 304+石墨 304+石墨
8 壓板 A105 304 304/LF2
9 壓板螺釘 8.8/B7 B8 B8/L7
10 上軸套 SF-1 SF-1S/C95200 SF-1S/C95200
11 填料 柔性石墨 柔性石墨 柔性石墨
12 壓蓋螺柱 8.8/B7 B8 B8/L7
13 填料壓蓋 WCB CF8 CF8/LF2
14 支架 WCB WCB/CF8 WCB/CF8
15 閥桿 410/420 304/17-4PH 410/17-4PH
16 蝶板 WCB CF8 LCB/LC1
17 銷軸 410/420 304/17-4PH 410/17-4PH

產品特點：

1、硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能。具有耐腐蝕，使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

    　1、采用三偏心密封結構，閥座蝶板幾乎無摩擦，具有越關越緊的密封功能。
　　2、密封圈采用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，在高溫的情況下均具有優良的密封性能，具有耐腐蝕，使用壽命長。
　　3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
　　4、具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

連接尺寸：


公稱
通徑
DN

外形尺寸

連接尺寸

L

H

D43H/D343H/D643H/D943H

PN0.6MPa

PN1.0MPa

短

長

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

108

150

112

530

250

255

140

110

4-14

165

125

4-18

65

112

170

115

530

250

255

160

130

4-14

185

145

4-18

80

114

180

120

565

250

255

190

150

4-18

200

160

8-18

100

127

190

138

600

250

255

210

170

4-18

220

180

8-18

125

140

200

164

640

250

255

240

200

8-18

250

210

8-18

150

140

210

175

705

300

315

265

225

8-18

285

240

8-22

200

152

230

208

775

300

315

320

280

8-18

340

295

8-22

250

165

250

243

945

300

315

375

335

12-18

395

350

12-22

300

178

270

283

1070

300

315

440

395

12-22

445

400

12-22

350

190

290

310

1140

300

315

490

445

12-22

505

460

16-22

400

216

310

340

1210

300

315

540

495

16-22

565

515

16-26

450

222

330

380

1335

575

714

595

550

16-22

615

565

20-26

500

229

350

410

1415

575

714

645

600

20-22

670

620

20-26

600

267

390

470

1605

656

810

755

705

20-26

780

725

20-30

700

292

430

550

1844

656

810

860

810

24-26

895

840

24-30

800

318

470

640

2040

656

810

975

920

24-30

1015

950

24-33

900

330

510

710

2255

785

863

1075

1020

24-30

1115

1050

28-33

1000

410

550

770

2380

785

863

1175

1120

28-30

1230

1160

28-36

1200

470

630

890

2640

785

863

1405

1340

32-33

1455

1380

32-39

1400

530

710

920

2886





1630

1560

36-36

1675

1590

36-42

1600

600

790

1085

3156





1820

1760

40-36

1915

1820

40-48

1800

670

870

1230

3421





2045

1970

44-39

2115

2020

44-48

2000

760

950

1350

3685





2265

2180

48-42

2325

2230

48-48

公稱
通徑
DN

外形尺寸

連接尺寸

L

H

D43H/D343H/D643H/D943H

PN1.6MPa

PN2.5MPa

短

長

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

108

150

112

530

250

255

165

125

4-18

165

125

4-18

65

112

170

115

550

250

255

185

145

4-18

185

145

8-18

80

114

180

120

565

250

255

200

160

8-18

200

160

8-18

100

127

190

138

600

250

255

220

180

8-18

235

190

8-22

125

140

200

164

640

250

255

250

210

8-18

270

220

8-26

150

140

210

175

705

300

315

285

240

8-22

300

250

8-26

200

152

230

208

775

300

315

340

295

12-22

360

310

12-26

250

165

250

243

945

300

315

405

355

12-26

425

370

12-30

300

178

270

283

1070

300

315

460

410

12-26

485

430

16-30

350

190

290

310

1140

300

315

520

470

16-26

555

490

16-33

400

216

310

340

1210

300

315

580

525

16-30

620

550

16-36

450

222

330

380

1335

575

714

640

585

20-30

670

600

20-36

500

229

350

410

1415

575

714

750

650

20-33

730

660

20-36

600

267

390

470

1605

656

810

840

770

20-36

845

770

20-39

700

292

430

550

1844

656

810

910

840

24-36

960

875

24-42

800

318

470

640

2040

656

810

1025

950

24-39

1085

990

24-48

900

330

510

710

2255

785

863

1125

1050

28-39

1185

1090

28-48

1000

410

550

770

2380

785

863

1255

1170

28-42

1320

1210

28-56

1200

470

630

890

2640

785

863

1485

1390

32-48

1530

1420

32-56

1400

530

710

920

2886





1685

1590

36-48

1755

1640

36-62

1600

600

790

1085

3156





1930

1820

40-56

1975

1860

40-62

1800

670

870

1230

3421





2130

2020

44-56

2195

2070

44-70

2000

760

950

1350

3685





3685

2230

48-62

2425

2300

48-70

公稱
通徑
DN

外形尺寸

連接尺寸

L

H

D43H/D343H/D643H/D943H

PN4.OMPa

短

長

H3

A3

B3

D

D1

Z-d

50

108

150

112

530

250

255

165

125

4-18

65

112

170

115

530

250

255

185

145

8-18

80

114

180

120

565

250

255

200

160

8-18

100

127

190

138

600

250

255

235

190

8-22

125

140

200

164

640

250

255

270

220

8-26

150

140

210

175

705

300

315

300

250

8-26

200

152

230

208

775

300

315

375

320

12-30

250

165

250

243

945

300

315

450

385

12-33

300

178

270

283

1070

300

315

515

450

16-33

350

190

290

310

1140

300

315

580

510

16-36

400

216

310

340

1210

300

315

660

585

16-39

450

222

330

380

1335

575

714

685

610

20-39

500

229

350

410

1415

575

714

755

670

20-42

法蘭蝶閥關鍵特性為：

　　1、精巧輕巧，非常容易拆卸及檢修，并可在隨意部位安裝。
　　2、構造簡易、緊湊型，實際操作扭距小，90°旋轉打開快速。
　　3、總流量特點趨平行線，調整性能好。
　　4、蝶板與閥座的聯接采用無開口銷構造，擺脫了有將會的內泄。
　　5、蝶板內孔采用曲面造型設計，提升了密封性能及增加了閘閥的使用期，卸壓開閉5萬次數左右仍維持零泄露。
　　6、密封件可拆換，且密封靠譜超過雙重密封。
　　7、蝶板可依據客戶規定噴漆覆層，如滌綸或聚四氟類。
　　8、該閥可設計方案成活套法蘭和對夾聯接。
　　9、驅動器方法可挑選手動式、電動式或氣動式。 法蘭蝶閥適用溫度≤120℃或≤150℃，磅級≤1.6MPa給水排水、廢水、食品類、采暖、天然氣、船只、水電工程、冶金工業、能源供應及其輕工等制造行業，非常適用雙重密封和油路板易生銹場所，作調整總流量和截留物質。

咨詢：D343H-16C硬密封法蘭蝶閥
