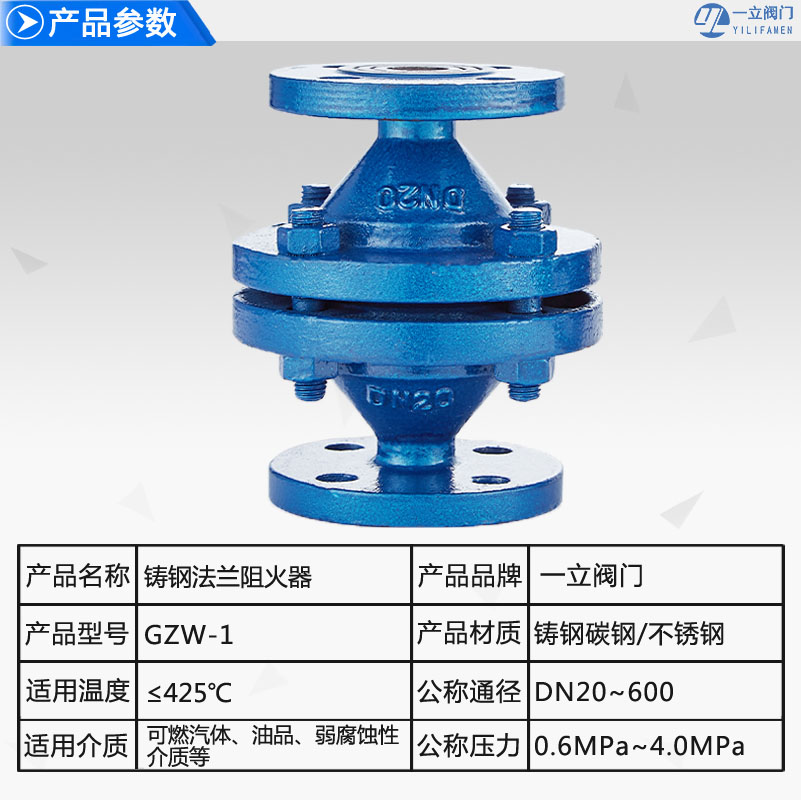

GZW-1鑄鋼法蘭阻火器

  • 管道阻火器概述： GZW-1型阻爆燃型管道阻火器系新新型可燃?xì)怏w管道阻火器，屬更新?lián)Q代的新產品。阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合
  • 咨詢熱線：0577-67313796

  • 產品詳情




管道阻火器概述：
GZW-1型阻爆燃型管道阻火器系新新型可燃?xì)怏w管道阻火器，屬更新?lián)Q代的新產品。阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼等多種材料，可滿足各種不同工藝管道的需要。

產品名稱
GYW、GZW-1鑄鋼法蘭阻火器
產品型號
GYW、GZW-1
公稱通徑
DN20-DN600mm
壓力范圍
1.6-4.0MPa
閥體材質
鑄鋼、不銹鋼
管道阻火器性能及特點：
阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
阻火器易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。
阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。

管道阻火器適用范圍：
阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。

應用范圍：
①輸送可燃性氣體的管道上。
②火炬系統。
③油氣回收系統。
④加熱爐燃料氣的管網上。
⑤氣體凈化通化系統。
⑥氣體分析系統。
⑦煤礦瓦斯排放系統。

產品結構圖：


產品連接尺寸：

管道阻火器型號

口徑

MPa

管道阻火器外形尺寸

螺栓

K

D

DL

L

數量

螺紋

GZW-20

DN20

1.6

75

105

195

200

4

M12

GZW-25

DN25

85

115

195

200

4

M12

GZW-40

DN40

110

150

245

240

4

M16

GZW-50

DN50

125

165

245

240

4

M16

GZW-80

DN80

160

200

280

250

8

M16

GZW-100

DN100

180

220

335

260

8

M16

GZW-150

DN150

240

285

460

360

8

M20

GZW-200

DN200

295

340

520

420

12

M20

GZW-250

DN250

355

405

580

430

12

M24

GZW-300

DN300

410

460

705

450

12

M24

GZW-600

DN600

770

840

1120

580

20

M33

國標法蘭連接外形尺寸：
 GB、JB

規格

安裝尺寸

D

K

DL

H

N-d

DN20

Ø105

Ø75

Ø130

160

4×14

DN25

Ø115

Ø85

Ø135

160

4×14

DN32

Ø135

Ø100

Ø155

180

4×18

DN40

Ø145

Ø110

Ø170

200

4×18

DN50

Ø160

Ø125

Ø195

220

4×18

DN65

Ø180

Ø145

Ø220

220

4×18

DN80

Ø195

Ø160

Ø250

250

8×18

DN100

Ø215

Ø180

Ø295

260

8×18

DN125

Ø245

Ø210

Ø360

300

8×18

DN150

Ø280

Ø240

Ø430

360

8×22

DN200

Ø335

Ø295

Ø520

420

12×22

美標法蘭連接外形尺寸：
ANSI、API、ASME 可供JIS標準

規格

安裝尺寸

D

K

DL

H

N-d

3/4"

98

70

Ø130

160

4×15

1

108

79.5

Ø135

160

4×15

1-1/4"

117

89

Ø155

180

4×15

1-1/2"

127

98.5

Ø170

200

4×15

2"

152

120.5

Ø195

220

4×19

2-1/2"

178

139.5

Ø220

220

4×19

3"

190

152.5

Ø250

250

4×19

4"

229

190.5

Ø295

260

8×19

5"

254

216

Ø360

300

8×22

6"

279

241.5

Ø430

360

8×22

8"

343

298.5

Ø520

420

8×22
管道阻火器又名防火器，是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。它是用來阻止氫氣火焰向外蔓延的安全裝置，由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）所組成。管道防爆阻火器是用來阻止易燃?xì)怏w、液體的火焰蔓延和防止回火而引起爆炸的安全裝置。通常裝在輸送或排放易燃易爆氣體的管線上。如火炬、加熱燃燒系統、石油氣體回收系統或其他易燃?xì)怏w系統。

阻火器廣泛應用于加熱燃料氣、天然氣、石油液化氣的管路上及油氣回收、煤礦瓦斯排放、氣體分析等系統，能有效地保證氣體管道及氣體使用點的安全運行。管道阻火器的作用是阻止可燃?xì)怏w、易燃液體蒸汽的火焰蔓延和防止回火而引起爆炸的安全設備。通常安在爐前的燃料氣主管線上，它通常是一段直徑比燃料氣管線粗、兩頭帶法蘭的短管，在管內與氣流垂直安入著十片左右的銅絲網，一般用一定厚度的鑄鋁環將網片周邊壓緊并形成一定間隔。由于銅網的散熱性能極好，當火焰遇到銅網后因溫度劇降而熄火，從而起到阻火的作用。它的主要功能是允許易燃爆氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用。這種管道阻火器可以在高寒地區低溫條件下使用的特點，它可以與通氣管配套或單獨使用。適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，也適用于儲存物料以氮?dú)夥忭數墓绊敼奚希[石阻火器與網型阻火器原理同上用在管道。

管道防爆阻火器是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。管道防爆阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。波紋型濾芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能組織爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻力小，易于清洗和更換。

工作原理：
關于阻火器的工作原理，目前主要有兩種觀點：一是基于傳熱作用；一是基于器壁效應。

維修和保養原則：
1)、阻火器上的流向標記必須與介質流向一致。
2)、為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。
3)、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4)、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5)、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6)、重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。

咨詢：GZW-1鑄鋼法蘭阻火器
