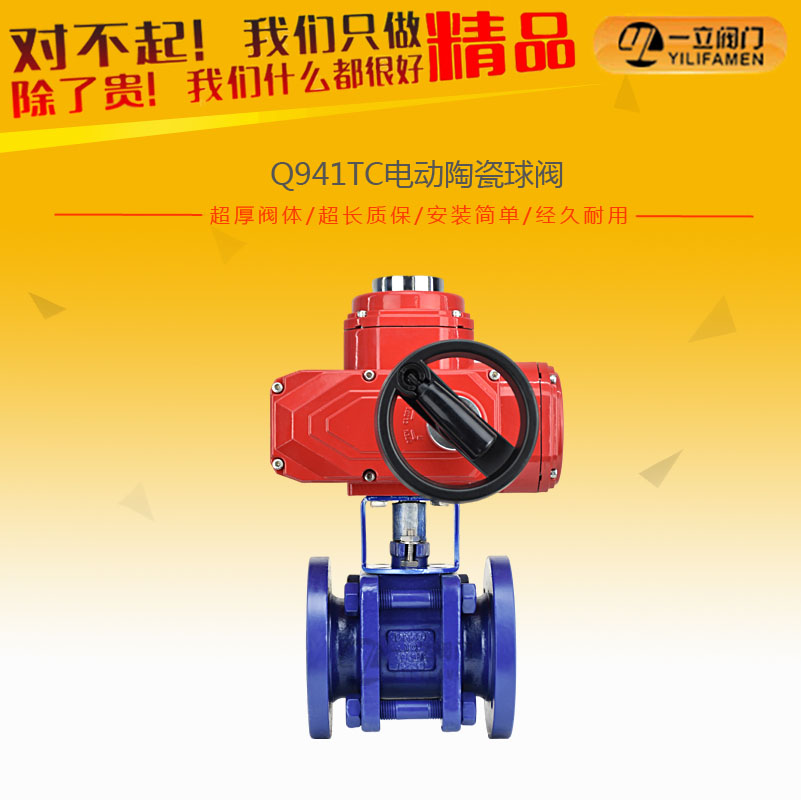

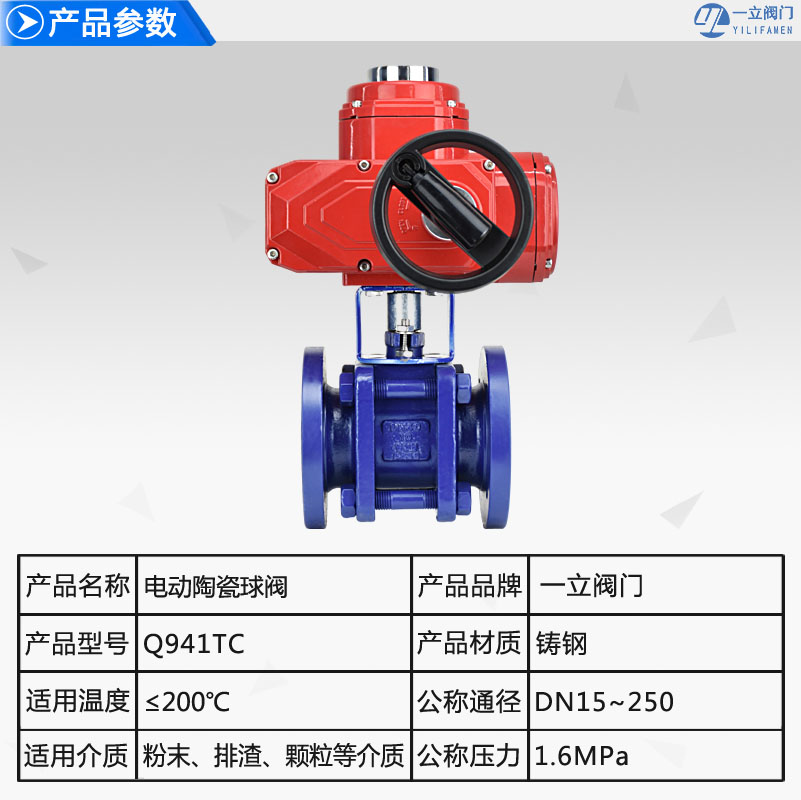

產品簡述：
電動陶瓷球閥適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.6MPa，適應溫度200度。電動陶瓷球與介質接觸的部會均為結構陶瓷材料，其化學穩定性及硬度高，因此，本閥具有耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。球體采用研磨設備及工藝制造、表面質量好，與閥座對研后，利用Zr02陶瓷的自潤滑性，可取得好的密封性能。電動陶瓷球閥陶瓷良好的耐磨性，讓本閥經久耐用，可靠性高，使用壽命長。
產品特點：
1、電動陶瓷球閥結構緊湊、體積小具有一定的耐磨性，排灰阻力小，在耐磨行業可代替所有的金屬閥門。
2、球體采用研磨設備及工藝制造，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
3、改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
4、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性高。使用壽命長。
5、電動陶瓷球閥用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中。
6、閥球、閥座及內襯均采用高性能結構陶瓷材料，洛氏硬度高，因而能承受高速流體及硬顆粒介質的沖蝕。
7、電動陶瓷球閥材料采用陶瓷和WCB相結合，其球體和閥座均采用耐磨陶瓷制造，提高了閥門的抗磨性及耐腐蝕性能。
產品標準：
設計與制造：GB/T12224
結構長度：GB/T 12221
法蘭尺寸：GB/T9113
檢驗與試驗：GB/T9092
材質：碳鋼：GB/T12229
不銹鋼GB/T 12230
標志：GB/T 12220
供貨：GB/T12252
產品結構：
電動陶瓷球閥體為三段式結構，採用碳鋼或不銹鋼鍛件，體型堅固，外形美觀。閥門內部介質通過部分，球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好，硬度高，可耐大部分酸堿介質腐蝕，并具有耐磨損性能，電動陶瓷球閥解決了普通金屬和塑料閥門耐磨損和耐腐蝕不能兼雇的問題。閥門陶瓷內件由一球體，二閥座，二接管共六件合理組成，整體結構簡潔，流道順暢，介質流動阻力小。球體與閥座密封面為球面硬密封，採用引進的球面加工技術加工而成，表面特性好，真球度高，由于結構陶瓷具有自潔性和自潤滑性，從而使整臺閥門密封性能很好，達到零泄漏，且不需要很大的壓力即可密封嚴緊，從而減輕閥桿扭矩，開關順暢。
主要應用領域：
電動陶瓷球閥應用于火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。
電動陶瓷球閥尤其是面對高磨損、強腐蝕、高溫、高壓等工況，陶瓷閥更顯示出它的性能。陶瓷閥門能滿足高磨損、強腐蝕的使用環境，使用壽命。
1.電廠（脫硫裝置、飛灰、石灰&石灰漿液、石膏、濾液等等）
2.垃圾焚燒（脫硫、石灰漿液、HCI 吸收塔等）
3.鋼鐵廠（煤粉噴射、鋼鐵脫硫、石灰、硅酸鹽、MgO等）
4.造紙業（高嶺土、斑脫巖、滑石粉、石英, MgO, CaCO3，其他紙張?zhí)盍稀⑵讋?、NaOH, 濾液等）
5.化工廠（各種酸、金屬漿液、機體、聚合物、 TiO2漿液,TiCI4,FeCI2, 腐蝕劑、混合液 ）
6.氣動輸送（沙、石灰、玻璃、水泥、礦石、石膏、粉末等）
7.肥料（硝酸胺、磷酸以及磷酸鹽）
結構圖：
主要零件材料：
|
閥體 |
閥桿 |
球體 |
閥座 |
填料 |
適用介質 |
適用溫度 |
|
WCB |
2Cr13 |
復合陶瓷 |
復合陶瓷 |
PTFE |
煤粉、煤渣、粉狀顆粒等腐蝕性介質 |
≤200℃ |
|
CF8（304） |
0Cr18Ni9（304） |
|
CF8M（316） |
0Cr17Ni12Mo2（316） |
|
CF3M（316L） |
00Cr17Ni14Mo2（316L） |
|
序號 |
名稱 |
材質 |
序號 |
名稱 |
材質 |
|
1 |
閥蓋 |
WCB |
9 |
隔墊 |
2Cr13 |
|
2 |
中體 |
WCB |
10 |
閥桿 |
35 |
|
3 |
中體套 |
工程陶瓷 |
11 |
填料 |
PTFE |
|
4 |
閥座 |
工程陶瓷 |
12 |
六角螺母 |
2H |
|
5 |
法蘭套 |
工程陶瓷 |
13 |
等長雙頭螺栓 |
WCB |
|
6 |
球 |
工程陶瓷 |
14 |
填料壓蓋 |
Q235 |
|
7 |
O形密封圈 |
氟橡膠 |
15 |
支架 |
|
|
8 |
彈簧 |
17-4PH |
16 |
氣缸 |
|
連接尺寸：
|
通徑DN |
L |
D |
D1 |
D2 |
C |
f |
H |
n-Φd |
|
15 |
130 |
95 |
65 |
46 |
14 |
2 |
175 |
4-14 |
|
20 |
130 |
105 |
75 |
56 |
16 |
2 |
185 |
4-14 |
|
25 |
140 |
115 |
85 |
65 |
16 |
2 |
215 |
4-14 |
|
32 |
165 |
140 |
100 |
76 |
18 |
2 |
230 |
4-18 |
|
40 |
165 |
150 |
110 |
84 |
18 |
2 |
240 |
4-18 |
|
50 |
203 |
165 |
125 |
99 |
20 |
2 |
265 |
4-18 |
|
65 |
222 |
185 |
145 |
118 |
20 |
2 |
300 |
4-18 |
|
80 |
241 |
200 |
160 |
132 |
20 |
2 |
355 |
8-18 |
|
100 |
305 |
220 |
180 |
156 |
22 |
2 |
420 |
8-18 |
|
125 |
356 |
250 |
210 |
184 |
22 |
2 |
495 |
8-18 |
|
150 |
394 |
285 |
240 |
211 |
24 |
2 |
570 |
8-22 |
|
200 |
457 |
340 |
295 |
266 |
24 |
2 |
650 |
8-22 |
|
250 |
533 |
395 |
350 |
319 |
26 |
2 |
750 |
12-22 |
