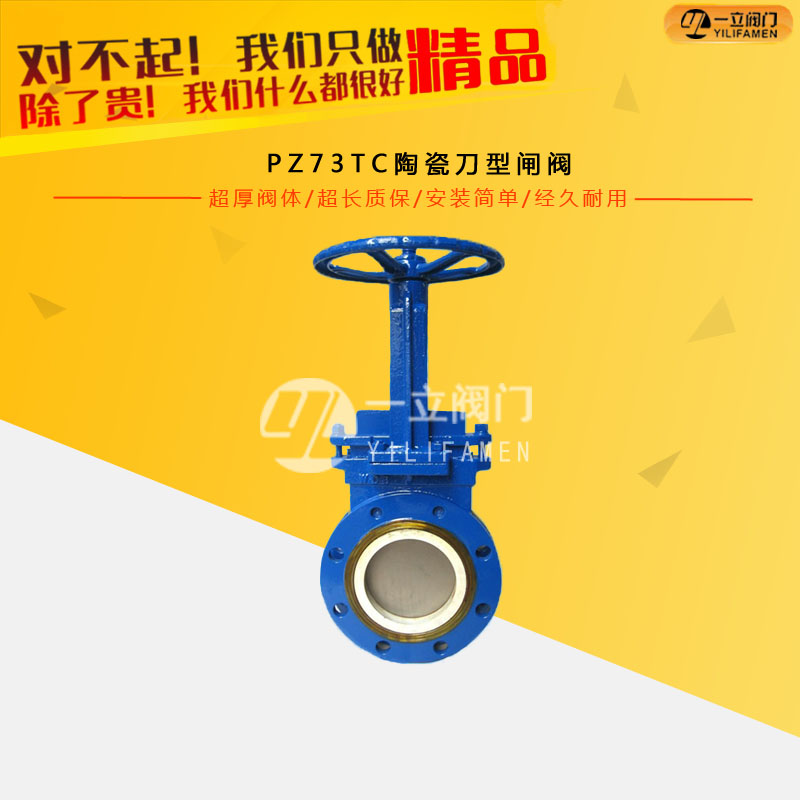

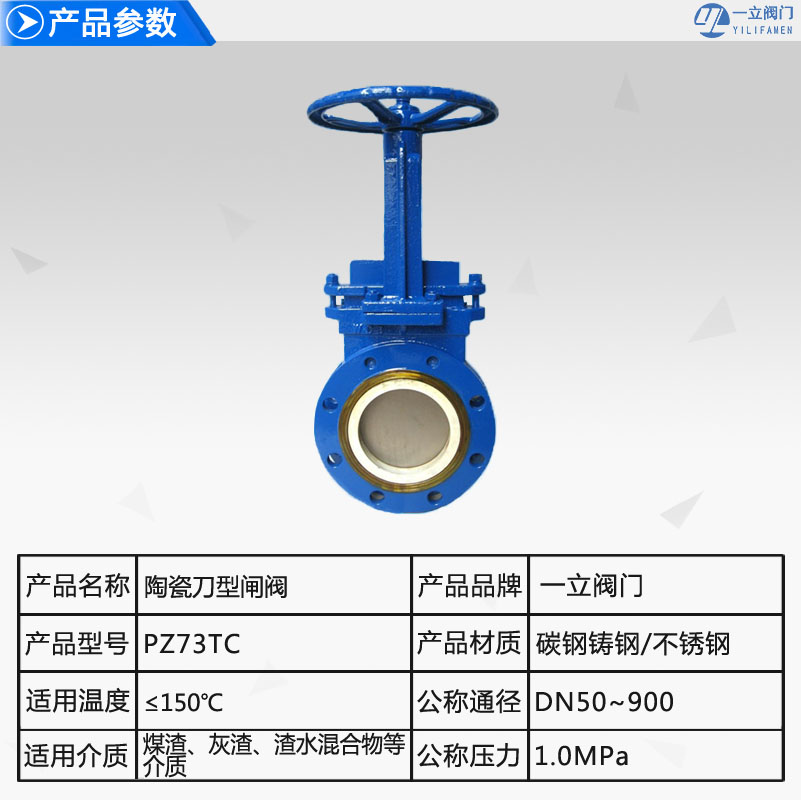

PZ73TC陶瓷刀型閘閥

  • 陶瓷刀型閘閥產品簡述： 耐磨陶瓷刀型閘閥它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。陶瓷刀閘閥閥體實際上不存在腔室，
  • 咨詢熱線：0577-67313796

  • 產品詳情




陶瓷刀型閘閥產品簡述：
耐磨陶瓷刀型閘閥它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。陶瓷刀閘閥閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。

陶瓷刀型閘閥產品特點：
1、密封面材料：工程結構陶瓷材料。
2、陶瓷刀型閘閥適用于煤渣，灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料制造，耐磨損，長壽命。
3、密封性能優越，并可進行密封面修復。
4、進口閥座可作刮灰板，即使在落灰情況下也關閉自如。
5、閥體腔體結構徹底避免了卡阻、積灰的問題。
6、驅動方式：手動、氣動和電動等。

陶瓷刀型閘閥產品結構：
1、 陶瓷刀型閘閥密封副采用高性能工程結構陶瓷，閥門耐磨、耐腐蝕，長壽命。
2、 閥體底部及出口端鑲嵌結構陶瓷大大提高了閥門的耐沖刷能力。
3、 刀型閘閥出口端導渣口的優化設計，實現閥體底部不積渣，閥門關閉嚴密。
4、 刀型閘閥內腔可通過特殊處理實現防垢、防腐、防磨等特性。



陶瓷刀型閘閥主要零件材料：
閥體、閥蓋 不銹鋼、碳鋼 型　號 公稱壓力
（MPa）		 試驗壓力（MPa） 工作溫度 適用介質
閘板 耐磨合金+不銹鋼、碳鋼 殼體 密封
閥桿 不銹鋼 CZ43TC
CZ643TC
CZ943TC
 		 1.0 1.5 1.1 ≤150℃ 煤渣、灰渣、渣水混合物等介質
密封面 耐磨合金或結構陶瓷     1.6 2.4 1.8

陶瓷刀型閘閥外形尺寸表：

公稱壓力		 公稱通徑DN L D D1 D2 H N-M D0
1.0 50 48 160 125 100 285 4-M16 180
65 48 180 145 120 298 4-M16 180
80 50 195 160 135 315 4-M16 220
100 50 215 180 155 365 8-M16 220
125 57 245 210 185 400 8-M16 230
150 57 280 240 210 475 8-M20 280
200 70 335 295 265 540 8-M20 360
250 70 390 350 320 630 12-M20 360
300 76 440 400 368 780 12-M20 400
350 76 500 460 429 885 16-M20 400
400 89 565 515 482 990 16-M22 400
450 89 615 565 532 1100 20-M22 530
500 114 670 620 585 1200 20-M22 530
600 114 780 725 685 1450 20-M27 600
700 130 895 940 800 1700 24-M27 600
800 130 1010 950 905 2000 24-M30 680
900 140 1110 1050 1005 2300 28-M30 680

陶瓷刀型閘閥安裝注意事項：
1、陶瓷刀型閘閥安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。
2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。
3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。

咨詢：PZ73TC陶瓷刀型閘閥
