產品介紹：

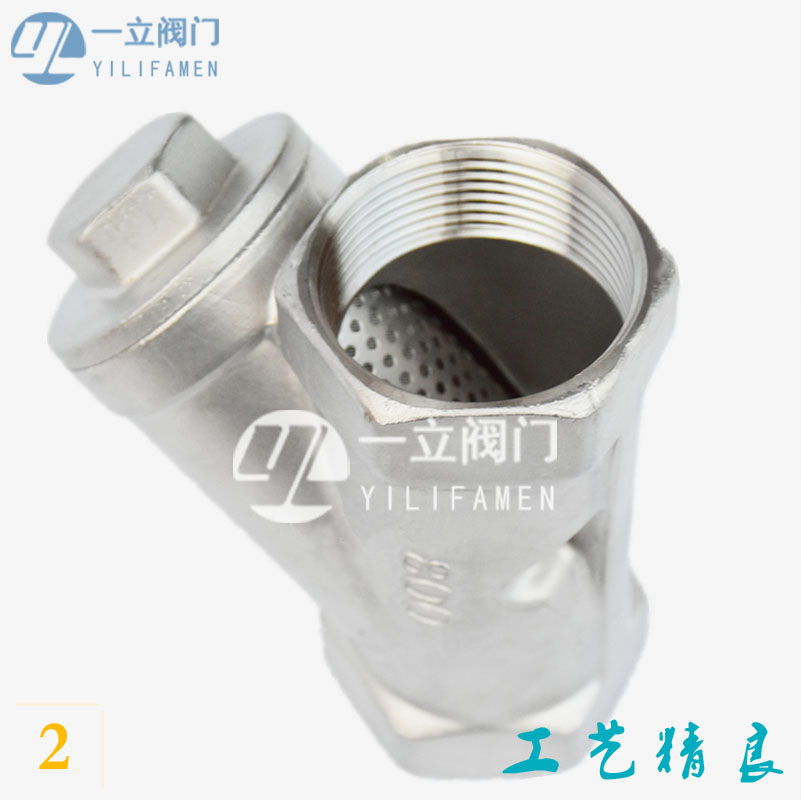

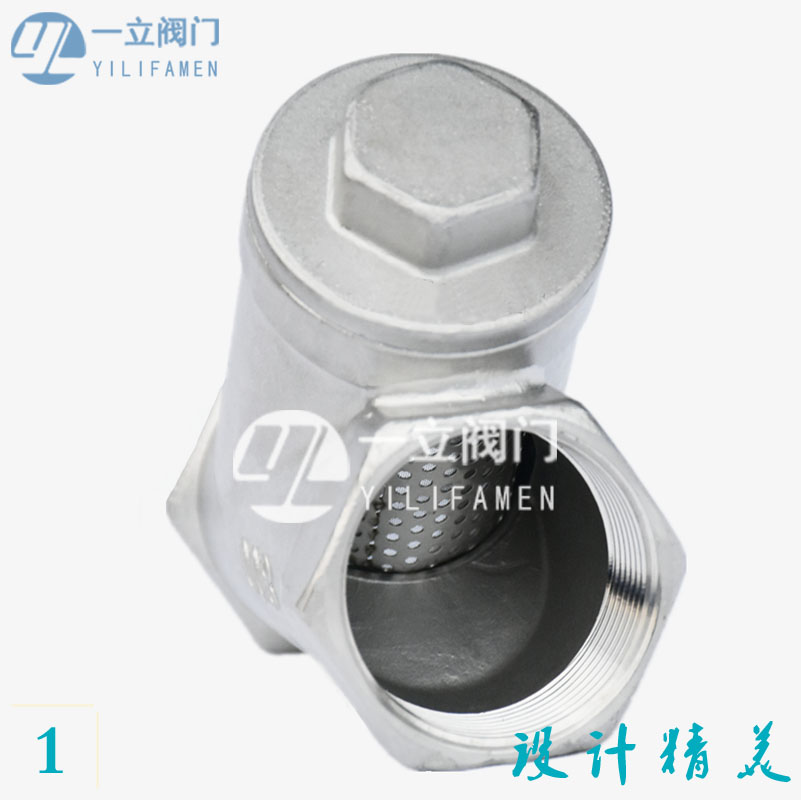

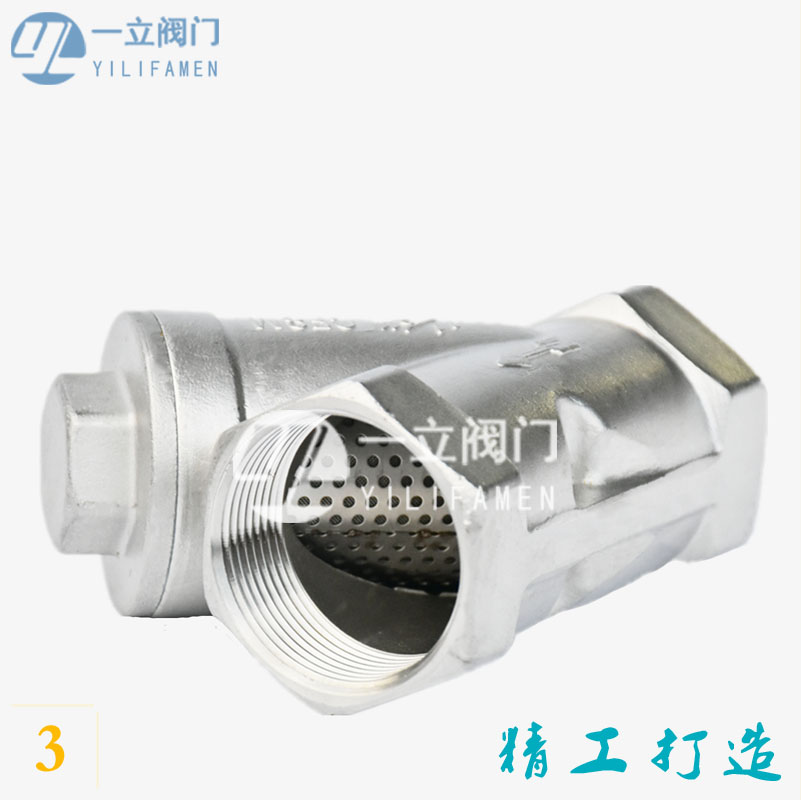

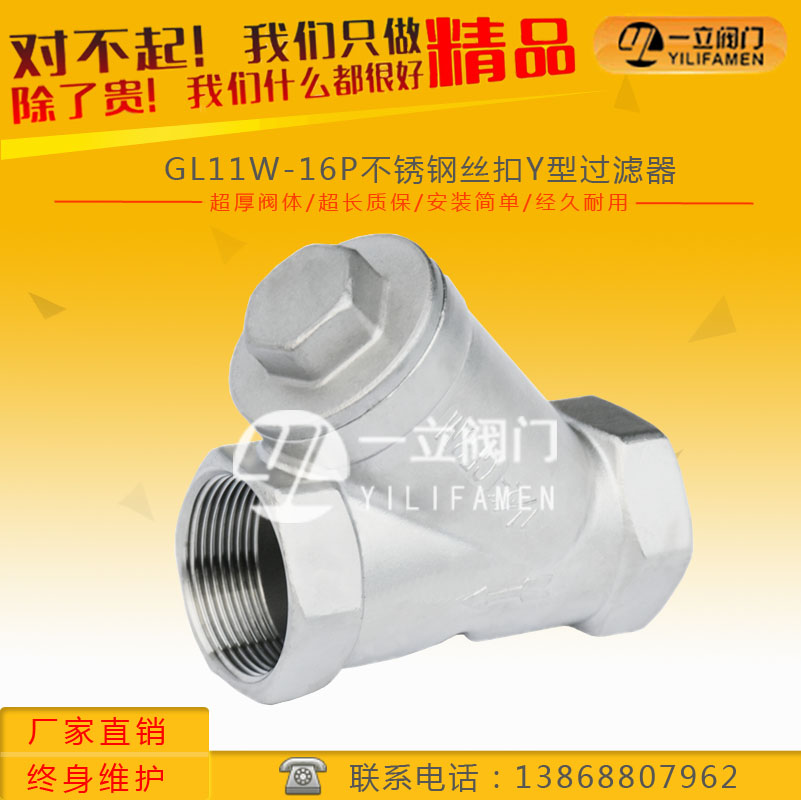

不銹鋼內螺紋Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。目前我國基本上都采用R406型除污器，該除污器體積大，阻力大安裝不方便，而且排污的時間長，成本高，未能很好地滿足廣大用戶的要求，我廠針對以上問題，進行改進制作，研制成三大類系列過濾器，其外形基本同（Y型），內部件全部采用不銹鋼，緊固面用，內螺紋過濾器體積小，濾眼煙，阻力小，效率高，安裝檢修方便，成本低，能滿足各種管道的要求。

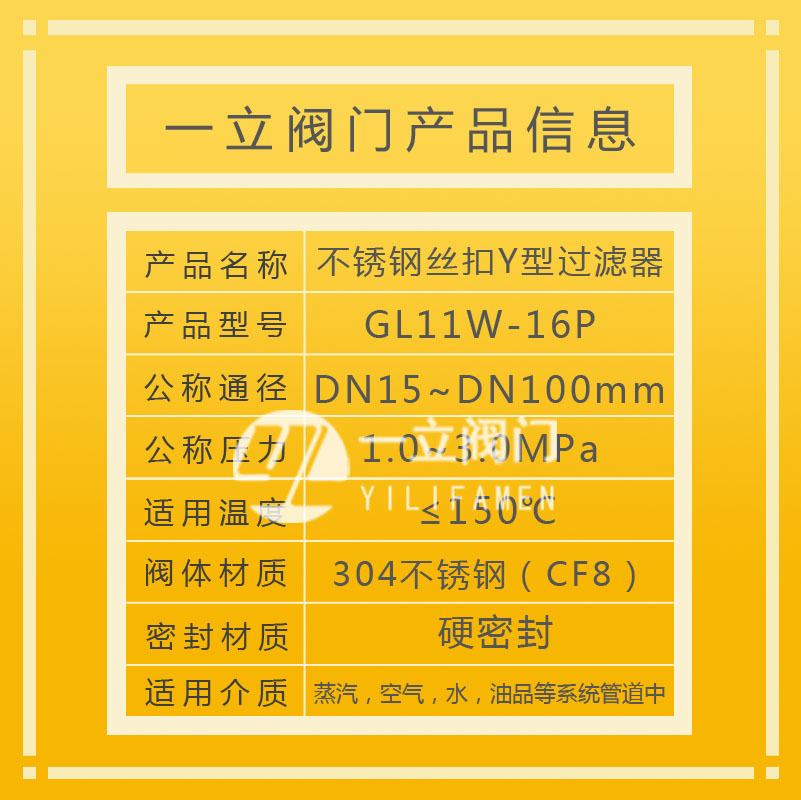

技術參數：
|
型號 |
連接形式 |
公稱壓力（Mpa） |
測壓試驗壓力（ Mpa） |
工作壓力（ Mpa） |
殼體材料 |
過濾網材料 |
網眼總面積 |
|
SU4P-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
灰鑄鐵 |
不銹鋼 |
3-4DN |
|
SU4P-10 |
內螺紋 |
|
SY4P-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
球墨 鑄鐵 |
不銹鋼 |
3-4DN |
|
SY4P-16 |
內螺紋 |
|
SY4P-25 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼 |
不銹鋼 |
3-4DN |
分類說明：
GL11W絲扣過濾器，用于管道清除輸送介質，熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水源前均需安裝此產品，為了消除系統中的機械雜質使設備和管道免受堵塞和磨損，工作壓力16-40kg/cm3，在確定流速下壓損為0.05-0.1米水柱。
QG型氣（汽）過濾器，用于種用汽設備、如：蒸汽設備，疏水閥、壓縮空氣和各類用汽設備前均需安裝，工作壓力：16-40kg/cm3，在額定流速下壓為0.05-0.2米水柱，YG型油過濾器，該產品濾眼油管上一切設備，例如：200孔，480孔/cm3，用于各種輸油管道上一切設備，例如：油泵、油鍋爐前均需安裝，工作壓力：16-40kg/cm3，在額定流速下壓損為0.05-0.1米水柱。
產品特點：
1、抗污性強，排污方便；流通面積大，壓力損失?。唤Y(jié)構簡單，體積小。
2、過濾網材質，有奧氏體304、316、316L。
3、連接形式：螺紋，承插焊。
產品主要連接尺寸：
|
DN(mm) |
公稱通徑G |
L |
E |
B |
H |
|
6 |
1/4" |
63.5 |
11.5 |
24 |
42 |
|
10 |
3/8" |
64 |
13 |
24 |
42 |
|
15 |
1/2" |
65 |
14 |
26 |
43 |
|
20 |
3/4" |
80 |
15 |
32 |
50 |
|
25 |
1" |
89 |
17 |
41 |
60 |
|
32 |
1 1/4" |
107 |
20 |
49 |
64 |
|
40 |
1 1/2" |
118 |
20 |
56 |
70 |
|
50 |
2" |
140 |
22 |
69 |
88 |
