一、 概述

在供水管道，倒流防止器作為自來水供水水質安全的有效設施，在國外一些發達國家已經被廣泛應用，在我國，隨著城市建設的快速發展，人民生活水平的提高，人們對自來水水質要求不斷提高。管道倒流防止器也大量推廣使用，《建筑給水排水設計規范》等國家標準中強制性規定了“倒流防止器”的設置場合及其阻力性能的要求。

我公司在消化吸收國內外防倒流先進技術的基礎上，經過不斷研制，采用了全新的控制技術，成功開發了新一代LHS743X低阻力倒流防止器，該產品具有隔斷安全性和較低的水頭損失及體積小。解決了一般倒流防止器隔斷安全性與阻力性能不能同時提高的大難題?？蓮V泛使用在各類建筑、消防、工礦、醫院、園林、水處理等系統中的給水管網需要防止倒流污染的場合。產品達到國內先進水平 。

二、產品結構

低阻力倒流防止器結構如圖3，由整體直通式的主閥體、進口端（第一級）止回閥瓣、進口閥座、出口端（第二級）止回閥瓣、出口閥座、復位彈簧、連桿、輔助彈簧及排水器等組成。
主閥內腔分成進口腔、出口腔、中間腔和控制內腔四個腔；控制內腔與出口腔相通；在控制內腔內設置有進口端止回閥瓣及主推彈簧；在出口腔內設置有出口端的止回閥瓣，并通過輔助彈簧、連桿與進口端的止回閥瓣柔性相連。

三、工作原理

低阻力倒流防止器由一個雙級止回裝置的主閥和外掛式排水器兩部分組成，雙止回裝置的主閥被設計成等截面流道和一體式結構，閥內設置有進口止回裝置和出口止回裝置，兩個止回裝置的閥瓣與閥座的關閉密封力均來自出口段與進口段的壓力差，在關閉后，進、出口兩端存有正常壓力的情況下，具有自密封的功能，都能確保中間腔內的壓力為零，在進出口段之間形成空氣隔斷；兩個閥瓣由一根連桿和輔助彈簧進行柔性連接而聯動，兩個閥瓣僅靠一根主推彈簧復位，該主推彈簧不需要承擔閥瓣與閥座的密封力和壓差力，只克服閥瓣關閉運動時的摩擦力和自重，可以設計得較軟，所以該主閥一方面可以確保關閉時的空氣隔斷，另一方面可以有效地減少開啟后的水頭損失。

外掛式排水器為活塞式排水器，設置于主閥中間腔的外側，其進口端與主閥中間腔相通，出口端與大氣相通?？刂撇糠莘謩e與主閥的進口和出口連接；當主閥開啟通水時，進口壓力大于出口壓力即P1>P3，推動排水器進口帶密封座的活塞運動，進口活塞的密封座密封排水器閥座，排水器自動關閉；當主閥止回關閉后，出口壓力大于進口壓力即P1≤P3, 推動排水器出口活塞運動，通過活塞連桿帶動進口帶密封座的活塞運動，進口活塞的密封座離開排水器閥座，使排水器自動開啟，將主閥中間腔內的介質排空，形成空氣隔斷，排水器一直保持全開狀態，并維持最大的排水排污能力，一旦發生泄漏，所滲漏的介質可以直接流出閥外。 所以排水器可以設計得相對較小。

低阻力倒流防止器是利用水力控制的原理，采用與減壓型倒流防止器完全不同的控制方式，既可確保以空氣隔斷形式存在的最高等級的隔斷安全性，又可有效地降低水頭損失，在流速V=2m/s時，水頭損失h=2～3m；外形尺寸較小，可以水平或垂直安裝，基本上達到了理想倒流防止器的要求

（1）開啟狀態
正向流動，進口止回和出口止回裝置開啟，介質從進口端流經進口止回閥瓣口、中間腔、出口止回閥瓣口，流向出口端；此時，進口壓力P1>中間腔的壓力P2>出口壓力P3，使排水器關閉；當管道中的流速V=2米/秒時，流經該閥的壓力損失h約為2-3米水柱。
（2）關閉狀態
當P3≥P1時,排水閥完全打開,進口止回和出口止回裝置關閉，使主閥的中間腔與大氣相通,自動排水閥維持最大排泄能力;由于本閥的新穎的自密封結構，即使管道中進出口壓力P1和P3同時較高，都能使中間腔壓力P2=0，并與進出口腔之間保持最大壓差的可靠密封，并形成最大壓差的空氣隔斷，徹底阻斷了下游介質的倒流污染管道。
（3）滲漏防污性
由于本閥的特殊設計，在主閥關閉后，P3>P1時，即使主閥的兩級密封裝置單一或同時滲漏，以及其他任一密封件損壞而漏水，都能將所泄漏的介質均流向中腔，通過排水閥迅速排出閥外，絕對不會倒流污染到進口端。
（4）防虹吸回流
當進口壓力P1突然變小，甚至為零或負壓時，排水閥會瞬間開啟并排空，由于本閥的特殊設計，進口止回閥閥瓣的止回密封力主要感應出口壓力P3，即使中間腔的壓力P2為零，也可確保在進口失壓時的密封性能，不會產生虹吸倒流現象。
四、低阻力倒流防止器主要性能指標

規格

DN50-DN300

公稱壓力

PN1.0-PN1.6

開啟壓力

≤0.03MPa

局部水頭損失

≤0.03MPa

適用介質

水

適用溫度

≤80℃

五、低阻力倒流防止器技術特點

1、壓力損失小、阻力低： 在流速2米/秒時，該閥的壓力損失小于3mHg

2、性能可靠性高。由于兩個止回裝置的閥辨與閥座密封力均以自力式感應出口壓力實現，使其止回時的密封力大大增強，密封可靠。即使兩密封副被破壞，其滲漏量也很少，而且很快就由排水器及時排出,確保飲用水的安全。

3、重量輕，結構只有同類產品的30%。

4、維護簡便、可水平安裝、也可垂直安裝。

六、低阻力倒流防止器的使用場合

低阻力倒流防止器主要用于市政供水管網與用戶管網之間，或者生活水與消防水、空調水、綠化水等不同水質系統之間的有效隔斷；主要功能是在閥門關閉后，存在各種可能的內泄漏時，防止出口端水質較差的介質滲漏到水質較好的進口端，避免回流污染，應設有內泄漏感應及排污引流裝置。

七、安裝和維護保養：

1、為了安裝和檢修方便，確保倒流防止器的正常使用，在倒流防止器之前應設置控制閥門和過濾器，在倒流防止器之后應設置伸縮器（或軟接頭）和控制閥門。

2、倒流防止器的排水器的排水出口需另外安裝引流管，引至集水井的正上方≥100mm處，其間不得設置可能阻斷介質流動的閥門；集水井的排污口徑大小應能保證排水通暢。

3、為了便于日常檢測和維護，低阻力倒流防止器應盡可能避免設置在室外陰井內，最好設置在室內，并留有足夠空間，一般下沿≥300mm，便于安裝檢修。

4、低阻力倒流防止器可水平與垂直安裝，管道介質流向應與主閥閥體上箭頭方向一致。主閥上的檢驗小球閥可對外，便于檢測。

5、安裝前必須對管網進行徹底清除，并定期將過濾器中的過濾網進行清洗。

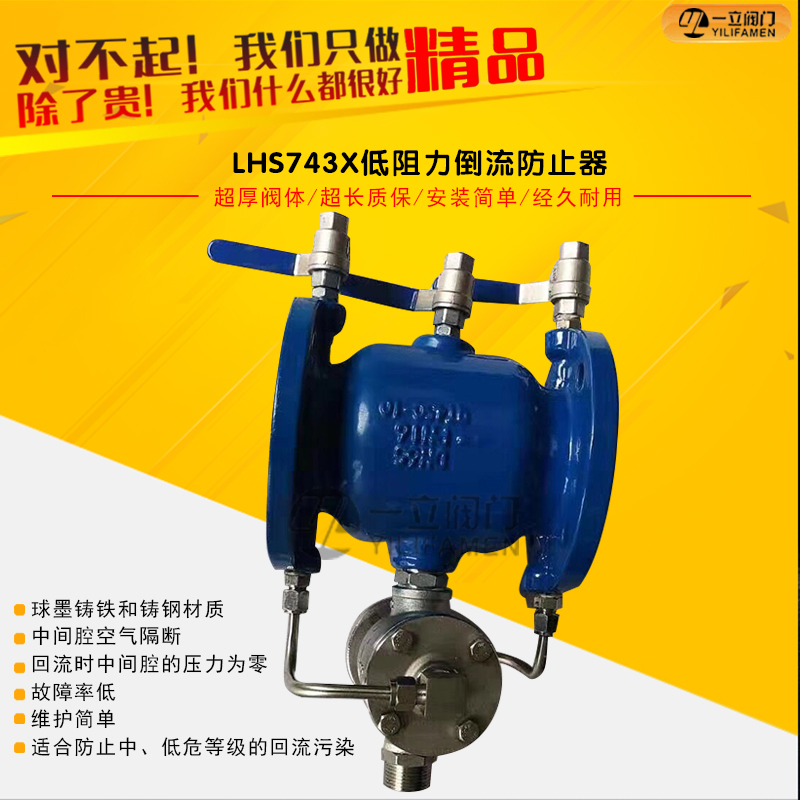

一、LHS743X低阻力倒流防止器特點：

①由前后兩個止回閥和中間自動排水器組成。

②在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。

③超低水損、節能顯著：水頭損失小于0.04Mpa;

④空氣隔斷、自動排水：在回流狀態發生時，主閥關閉時，排水器自動開啟、中間腔泄壓為零，主閥的上下游之間實現空氣隔斷或零壓隔斷，隔斷性能安全可靠。

⑤節地節材、安裝靈活:外形小、自重輕，結構長度僅為現有同類產品的30％；可以水平或垂直安裝.

二、LHS743X低阻力倒流防止器主要性能規范：

A、正向通水：

進口壓力大于出口壓力時，兩個止回閥瓣開啟，排水器關閉。在2m/s流速時，流通水損小于0.04Mpa.

B、反向關閉：

進口壓力小于等于出口壓力時，兩個止回閥瓣關閉，排水器開啟。

如果沒有垃圾卡阻，兩個止回閥瓣密封關閉，排水器出口不排水，中間腔與大氣相通，中間腔壓力為零。

C、防止回流污染：

進口壓力小于出口壓力時，兩個止回閥瓣處于關閉狀態，排水器處于開啟狀態如果其中一個或兩個止回閥瓣的閥口有垃圾卡阻，產生滲漏，所漏介質均流向中間腔，經過排水器直接排出閥外，防止對進口端的回流污染。

注：P1為進口端壓力，P2為中間腔壓力，P3為出口壓力。

企業03年開發、研制、生產的專利產品“低阻力倒流防止器”是吸收國內外產品技術基礎上的創新產品，是對控制閥的一次突破性變革。它將是閥結構直流管道式，并對閥瓣啟閉件進行了專利發明設計及專利涉及改進，使其具有噪音小、流阻低、運行平穩靈敏、安裝維護方便、使用壽命長等顯著特點，。產品經預防醫學研究院檢驗，其衛生指標完全符合國家“生活引用水衛生規范”的要求，深受各地自來水公司的歡迎。

三、LHS743X低阻力倒流防止器主要材料

四、LHS743X低阻力倒流防止器主要尺寸：
