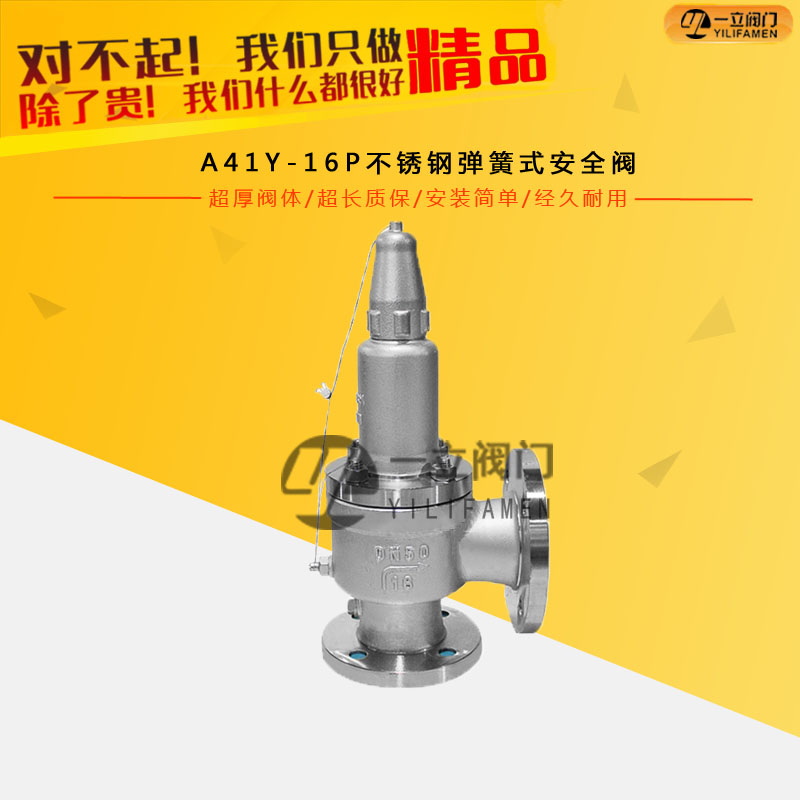

A41Y-16P不銹鋼彈簧式安全閥

  • 產品簡介: 304不銹鋼法蘭式安全閥適用于工作溫度200℃空氣、氮氫混合氣、水等介質的設備和管路上。馬氏體鋼、鐵素體鋼、奧氏體鋼、奧氏體-鐵素體(雙相)不銹鋼及沉淀硬化不銹
  • 咨詢熱線:0577-67313796
  • 產品詳情




產品簡介:
        304不銹鋼法蘭式安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。馬氏體鋼、鐵素體鋼、奧氏體鋼、奧氏體-鐵素體(雙相)不銹鋼及沉淀硬化不銹鋼等。安全閥出廠前,應逐臺調整其開啟壓力到用戶要求的整定值。若用戶提出彈簧工作壓力級,則按一般應按壓力級的下限值調整出廠。
安全閥是封閉式系統的一種安全保護裝置,它的啟閉件受外力的作用下處于常閉狀態,當封閉系統的介質壓力升高,超過安全閥規定值時會自動開啟,通過向系統外排放介質來減低系統壓力防止系統內介質高壓力對系統的破壞。安全閥屬于自動閥類,主要用于鍋爐、壓力容器和空調、太陽能管道上,控制壓力不超過規定值,對機器和設備運行起重要的保護作用。

304不銹鋼法蘭式安全閥產品詳細資料:
A41Y-160、320型彈簧微啟封閉式安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上,作為超壓保護裝置。

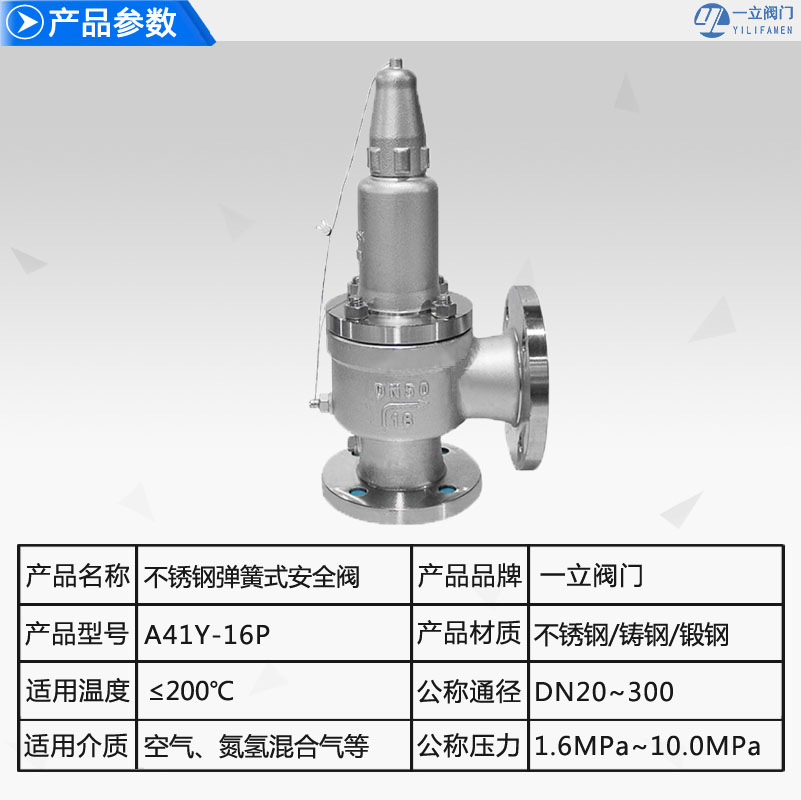

基本參數:
公稱壓力:PN1.6-60.0Mpa
工作溫度:-400-450℃
公稱通徑:DN10-400mm
連接方式:法蘭,螺紋,焊接
材質:304,316,304L,316L,SS316,WCB,CF3,CF8,鑄鋼,鑄鐵,球墨鑄鐵,鍛鋼,不銹鋼,銅等。

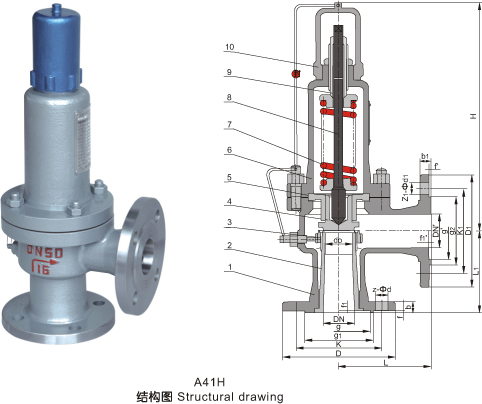

主要零部件材料:

NO

零件名稱

A41H-C/KA41Y-C材料

A41Y-P/KA41Y-P材料

A41Y-R/KA41Y-R材料

1

閥體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

閥座

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

3

調節圈

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

4

閥瓣

2Cr13/1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

導向套

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

6

閥蓋

ZG230-450

ZG230-450

ZG230-450

7

彈簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

閥桿

2Cr13

2Cr13

1Cr18Ni12Mo2Ti

9

調整螺桿

45

2Cr13

2Cr13

10

保護罩

ZG200-400

ZG200-400

ZG200-400

11

密封面材料

堆焊D507

堆焊Co基硬質合金


1.6-4.0MPa主要外形和連接尺寸:

型號

公稱通徑

do

D

K

g

g1

b

f

f1

Z-ød

L

L1

H

A41H-16C
A41Y-16P
A41Y-16R
KA41Y-16C
KA41Y-16P

20

15

105

75



55

16

2



4-14

100

85

276

25

20

115

85



65

16

2



4-14

100

85

276

32

25

140

100



78

18

2



4-18

115

100

285

40

32

150

110



85

18

3



4-18

120

110

292

50

40

165

125



100

20

3



4-18

135

120

370

65

50

185

145



120

20

3



4-18

140

130

375

80

65

200

160



135

20

3



8-18

160

135

373

100

80

220

180



155

22

3



8-18

170

160

513

125

100

250

210



185

22

3



8-18

190

190

560

150

125

285

240



210

24

3



8-23

205

195

570

200

150

340

295



265

26

3



12-23

240

230

717

250

200

405

355



320

30

3



12-26

350

320

940

300

250

460

410



375

30

4



12-26

350

320

980

A41H-25
A41Y-25P
A41Y-25R
KA41Y-25
KA41Y-25P

20

15

105

75



55

16

2



4-14

100

85

276

25

20

115

85



65

16

2



4-14

100

85

276

32

25

140

100



78

18

2



4-18

115

100

285

40

32

150

110



85

18

3



4-18

120

110

292

50

40

165

125



100

20

3



4-18

135

120

370

65

50

185

145



120

22

3



8-18

140

130

375

80

65

200

160



135

24

3



8-18

160

135

373

100

80

230

190



160

24

3



8-23

170

160

513

125

100

270

220



188

28

3



8-26

190

190

560

150

125

300

250



218

30

3



8-26

205

195

570

200

150

360

310



278

34

3



12-26

240

230

717

250

200

425

370



332

36

3



12-30

350

320

940

300

250

485

430



390

40

4



16-30

350

320

980

A41H-40
A41Y-40P
A41Y-40R
KA41Y-40
KA41Y-40P

20

15

105

75

51

55

16

2

4

4-14

100

85

276

25

20

115

85

58

65

16

2

4

4-14

100

85

276

32

25

140

100

66

78

18

2

4

4-18

115

100

285

40

32

150

110

76

85

18

3

4

4-18

120

110

292

50

40

165

125

88

100

20

3

4

4-18

135

120

370

65

50

185

145

110

120

22

3

4

8-18

140

130

375

80

65

200

160

121

135

22

3

4

8-18

160

135

373

100

80

235

190

150

160

24

3

4.5

8-23

170

160

513

125

100

270

220

176

188

28

3

4.5

8-26

190

190

560

150

125

300

250

204

218

30

3

4.5

8-26

205

195

570

200

150

375

320

260

282

38

3

4.5

12-30

240

230

717

250

200

450

385

313

345

42

3

4.5

12-34

350

320

940

300

250

515

450

364

408

46

4

4.5

16-34

350

320

980



6.4-10MPa主要外形和連接尺寸:

型號

公稱通徑

do

D

K

g

g1

b

f

f1

Z-ød

L

L1

H

A41H-64
A41Y-64
A41Y-64P
A41Y-64R

20

15

130

90

51

68

20

2

4

4-18

100

95

268

25

20

140

100

58

78

22

2

4

4-18

100

95

268

32

25

155

110

66

82

24

2

4

4-23

115

105

279

40

32

170

125

76

95

24

3

4

4-23

135

115

330

50

40

180

135

88

105

26

3

4

4-23

160

125

360

65

50

205

160

110

130

28

3

4

8-23

175

160

503

80

65

215

170

121

140

30

3

4

8-23

175

160

498

100

80

250

200

150

168

32

3

4.5

8-26

190

180

530

150

100

345

280

204

240

38

3

4.5

8-34

280

260

657

A41H-100
A41Y-100
A41Y-100P
A41Y-100R

20

15

130

90

51

68

22

2

4

4-18

100

95

268

25

20

140

100

58

78

24

2

4

4-18

100

95

268

32

25

155

110

66

82

24

2

4

4-23

115

105

279

40

32

170

125

76

95

26

3

4

4-23

135

115

330

50

40

195

145

88

112

28

3

4

4-26

160

125

360

65

50

220

170

110

138

32

3

4

8-26

175

160

503

80

65

230

180

121

148

34

3

4

8-26

175

160

498

100

80

265

210

150

172

38

3

4.5

8-30

190

180

530

150

100

355

290

204

250

46

3

4.5

12-34

280

260

657



詳細說明:
安全閥開啟壓力的調整

 ?、侔踩y出廠前,應逐臺調整其開啟壓力到用戶要求的整定值。若用戶提出彈簧工作壓力級,則按一般應按壓力級的下限值調整出廠。

  ②使用者在將安全閥安裝到被保護設備上之前或者在安裝之前,必須在安裝現場重新進行調整,以確保安全閥的整定壓力值符合要求。

 ?、墼阢懪谱⒚鞯膹椈晒ぷ鲏毫壏秶鷥?nèi),通過旋轉調整螺桿改變彈簧壓縮量,即可對開啟壓力進行調節。

 ?、茉谛D(zhuǎn)調整螺桿之前,應使閥進口壓力降低到開啟壓力的 90%以下,以防止旋轉調整螺桿時閥瓣被帶動旋轉,以致?lián)p傷密封面。

 ?、轂楸WC開啟壓力值準確,應使調整時的介質條件,如介質種類、溫度等盡可能接近實際運行條件。介質種類改變,特別是當介質聚積態不同時(例如從液相變?yōu)闅庀啵?,開啟壓力常有所變化。工作溫度升高時,開啟壓力一般有所降低。故在常溫下調整而用于高溫時,常溫下的整定壓力值應略高于要求的開啟壓力值。高到什么程度與閥門結構和材質選用都有關系,應以制造廠的說明為根據。

 ?、蕹R?guī)安全閥用于固定附加背壓的場合,當在檢驗后調整開啟壓力時(此時背壓為大氣壓),其整定值應為要求的開啟壓力值減去附加背壓值。

304不銹鋼法蘭式安全閥排放和回座壓力的調整
 ?、僬{(diào)整閥門排放壓力和回座壓力,必須進行閥門達到全開啟高度的動作試驗,因此,只有在大容量的試驗裝置上或者在安全閥安裝到被保護設備上之后才可能進行。其調整方法依閥門結構不同而不同。

  ②對于帶反沖盤和閥座調節圈的結構,是利用閥座調節圈來進行調節。擰下調節圈固定螺釘,從露出的螺孔伸人一根細鐵棍之類的工具,即可撥動調節圈上的輪齒,使調節圈左右轉動。當使調節圈向左作逆時針方向旋轉時,其位置升高,排放壓力和回座壓力都將有所降低。反之,當使調節圈向右作順時針方向旋轉時,其位置降低,排放壓力和回座壓力都將有所升高。每一次調整時,調節:圈轉動的幅度不宜過大(一般轉動數齒即可)。每次調整后都應將固定螺釘擰上,使其端部位于調節圈兩齒之間的凹槽內,既能防止調節圈轉動,又不對調節圈產生徑向壓力。為了安全起見,在撥動調節圈之前,應使安全閥進口壓力適當降低(一般應低于開啟壓力的90%),以防止在調整時閥門突然開啟,造成事故。

  ③對于具有上、下調節圈(導向套和閥座上各有一個調節圈)的結構,其調整要復雜一些。閥座調節圈用來改變閥瓣與調節圈之間通道的大小,從而改變閥門初始開啟時壓力在閥瓣與調節圈之間腔室內積聚程度的大小。當升高閥座調節圈時,壓力積聚的程度增大,從而使閥門比例開啟的階段減小而較快地達到突然的急速開啟。因此,升高閥座調節圈能使排放壓力有所降低。應當注意的是,閥座調節圈亦不可升高到過分接近閥瓣。那樣,密封面處的泄漏就可能導致閥門過早地突然開啟,但由于此時介質壓力還不足以將閥瓣保持在開啟位置,閥瓣隨即又關閉,于是閥門發生頻跳。閥座調:《圈主要用來縮小閥門比例,開啟的階段和調節排放壓力,同時也對回座壓力有所影響。

  上調節圈用來改變流動介質在閥瓣下側反射后折轉的角度,從而改變流體作用力的大小,以此來調節回座壓力。升高上調節圈時,折轉角減小,流體作用力隨之減小,從而使回座壓力增高。反之,當降低上調節圈時,回座壓力降低。當然,上調節圈在改變回座壓力的同時,也影響到排放壓力,即升高上調節圈使排放壓力有所升高,降低上調節圈使排放壓力有所降低,但其影響程度不如回座壓力那樣明顯。

咨詢:A41Y-16P不銹鋼彈簧式安全閥
